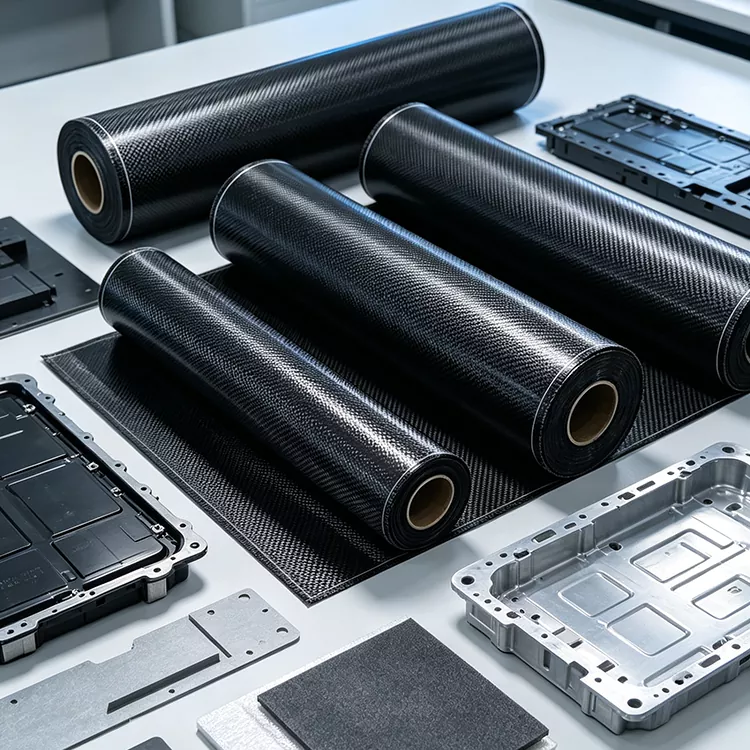

Termoplastické predimpregnované uhlíkové vlákno

Termoplastické predimpregnované uhlíkové vlákna spájajú súvislé alebo špecifikované vystuženie uhlíkovými vláknami s matricou z termoplastickej živice. Unlike a conventional thermoset prepreg, the thermoplastic matrix is softened or melted by heating and then consolidated under pressure before cooling. Vďaka tomu je materiál relevantný pre kompozitné procesy, kde je potrebné do výrobného cyklu integrovať ohrev, tvarovanie a chladenie.

Kľúčovým rozdielom je správanie živice počas spracovania. Termosetový systém sa spolieha na vytvrdzovaciu reakciu na vytvorenie konečnej štruktúry matrice, zatiaľ čo termoplastický systém sa môže zahriať do spracovateľného stavu a po ochladení opäť stuhnúť. Aktuálna teplota spracovania a podmienky tvarovania závisia od zvoleného zloženia živice a konštrukcie predimpregnovaného laminátu.

Vystuženie uhlíkovými vláknami, termoplastická matrica

Uhlíkové vlákno má výstužnú funkciu, zatiaľ čo termoplastická živica obklopuje a podporuje štruktúru vlákna. Výsledný laminát kombinuje vlastnosti vybraného uhlíkového vlákna s charakteristikami termoplastickej matrice, takže konečné mechanické a tepelné správanie nemožno určiť len z typu uhlíkového vlákna.

V závislosti od špecifikovanej konštrukcie materiálu môžu relevantné charakteristiky zahŕňať:

· Vysoký potenciál sily a hmotnosti

· Nízka hustota materiálu

· Dobrá tuhosť

· Odolnosť proti únave

· Elektrická a tepelná vodivosť

· Dobrá rozmerová stabilita

· Odolnosť proti korózii

Tieto charakteristiky by sa mali hodnotiť spolu s typom živice, architektúrou vlákna, obsahom vlákien, hrúbkou laminátu a podmienkami spracovania, a nie považovať za nemenné vlastnosti každého termoplastického predimpregnovaného laminátu.

Zahriať, formovať, konsolidovať, chladiť

Pri výrobe termoplastických kompozitov je výber materiálu úzko spojený s procesom tvárnenia. Predimpregnovaný laminát sa zahreje na teplotu, pri ktorej sa zvolená živica stane dostatočne mäkkou alebo roztavenou, vytvaruje sa proti požadovanej geometrii, spevní sa pod tlakom a potom sa ochladí, aby si udržal vytvorený tvar.

Z praktického hľadiska je základná cesta:

Zahrievanie → Formovanie → Konsolidácia → Chladenie

Tento koncept spracovania možno použiť na lisovanie, tvarovanie za tepla, lisovanie za tepla a iné spôsoby tvarovania za tepla, v závislosti od živicového systému, konštrukcie výstuže, vybavenia a geometrie dielu. Metóda ohrevu a teplotné okno by mali byť stanovené zo skutočnej špecifikácie živice a nie zo samotného názvu produktu.

Pri opakovanej výrobe je čas cyklu ovplyvnený aj hrúbkou dielu, rýchlosťou ohrevu, teplotou tvarovania, konsolidačným tlakom, metódou chladenia a použitým zariadením. Tieto faktory by sa mali brať do úvahy pri posudzovaní, či materiál vyhovuje existujúcej výrobnej linke.

Informácie o produkte

Kde má spracovanie termoplastov zmysel

Termoplastické predimpregnované uhlíkové vlákna možno zvážiť, keď výrobný proces vyžaduje vystuženie uhlíkovými vláknami spolu s tepelne tvarovateľnou matricou. Materiál je obzvlášť dôležitý pre diely, ktoré potrebujú definovaný cyklus tvarovania a opakovateľné podmienky konsolidácie.

Automobilový priemysel

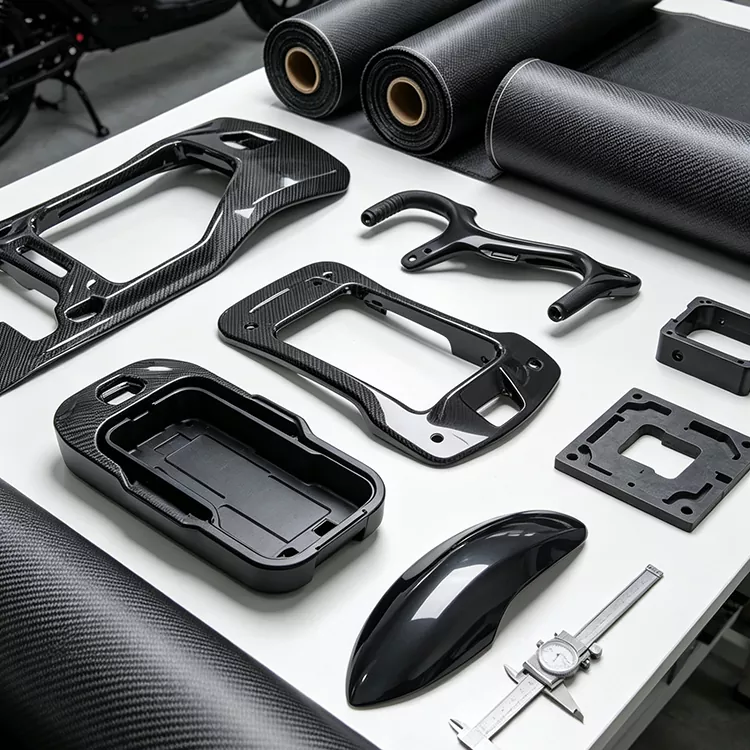

Automobilové aplikácie môžu zahŕňať ľahké panely, výstužné diely, konštrukčné konzoly, interiérové ​​komponenty a iné kompozitné diely. Výber materiálu by mal zohľadňovať požadovanú štruktúru laminátu, tvarovaciu teplotu, čas cyklu a rozmerové požiadavky komponentu.

Priemyselné zariadenia

Priemyselné aplikácie zahŕňajú ľahké kryty, panely, konzoly a konštrukčné kompozitné komponenty. Vhodná konštrukcia materiálu závisí od požadovanej tuhosti, hrúbky, geometrie a výrobného procesu.

Doprava

Prepravné komponenty môžu využívať vystuženie uhlíkovými vláknami tam, kde je potrebné vyvážiť hmotnosť a konštrukčné požiadavky s opakovateľným procesom tepelného tvarovania. Geometria dielu a objem výroby sú dôležitými faktormi pri výbere spôsobu tvarovania.

Športové vybavenie

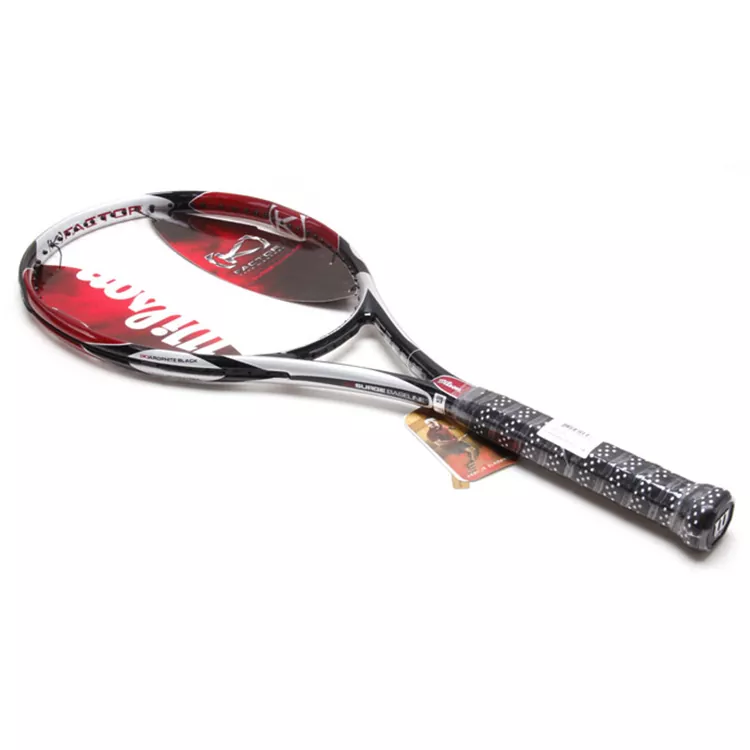

Bicyklové komponenty, športové konštrukcie a iné ľahké vybavenie môžu používať predimpregnovaný laminát z termoplastických uhlíkových vlákien, ak je dizajn dielu kompatibilný s tepelným tvarovaním a konsolidáciou. Požiadavky na povrch, orientáciu laminátu a hrúbku dielu je potrebné definovať spolu s procesom formovania.

Čo je potrebné potvrdiť pred výrobou

Termoplastický predimpregnovaný laminát by mal byť špecifikovaný skôr svojou materiálovou konštrukciou a požiadavkami na spracovanie než samotným názvom produktu. Uhlíkové vlákno, termoplastická živica, obsah živice a rozmery materiálu ovplyvňujú správanie sa predimpregnovaného laminátu počas tvarovania.

FAQ

Ako sa termoplastický predimpregnovaný laminát líši od termosetového predimpregnovaného laminátu?

Hlavným rozdielom je správanie matrice počas spracovania. Termosetový predimpregnovaný laminát podlieha vytvrdzovacej reakcii, aby sa vytvorila jeho konečná štruktúra, zatiaľ čo termoplastickú matricu možno zmäknúť alebo roztaviť zahrievaním a opäť stuhnúť ochladením. Skutočné okno spracovania závisí od živicového systému.

Môžu byť termoplastické predimpregnované uhlíkové vlákna tvarované za tepla?

V závislosti od živicového systému, konštrukcie výstuže a hrúbky materiálu je možné uvažovať o tvarovaní za tepla, lisovaní za tepla a lisovaní. Tvarovacia teplota a tlak by mali byť stanovené podľa špecifickej špecifikácie materiálu.

Je vhodný pre automobilové komponenty?

Možno ho zvážiť pre ľahké automobilové komponenty, kde vystuženie uhlíkovými vláknami a proces tvarovania termoplastov zapadajú do konštrukcie komponentu. Vybraná živica, štruktúra laminátu a cyklus formovania by sa mali hodnotiť spoločne.

Môže sa termoplastický predimpregnovaný laminát znovu zahriať?

Termoplastické materiály sa môžu vo všeobecnosti znovu ohrievať v rámci ich vhodného rozsahu spracovania, pretože matrica pri zahrievaní mäkne. Prípustný teplotný rozsah, rýchlosť ohrevu a počet tepelných cyklov závisia od zloženia živice a konštrukcie materiálu.

Môže Yuruis prispôsobiť materiál?

áno. Yuruis poskytuje výrobu na zákazku a môže prediskutovať prispôsobené rozmery a špecifikácie materiálu podľa aplikácie zákazníka, požiadaviek na laminát a procesu tvarovania.

Aké informácie mám poslať pre cenovú ponuku?

Pre užitočnú cenovú ponuku uveďte zamýšľanú aplikáciu, požadovanú šírku a hrúbku, špecifikáciu uhlíkových vlákien, preferovanú termoplastickú živicu, ak je známa, spôsob tvarovania, odhadované množstvo a akúkoľvek existujúcu špecifikáciu materiálu alebo výkres. Tieto detaily pomáhajú určiť vhodnú konštrukciu materiálu a výrobné požiadavky.
