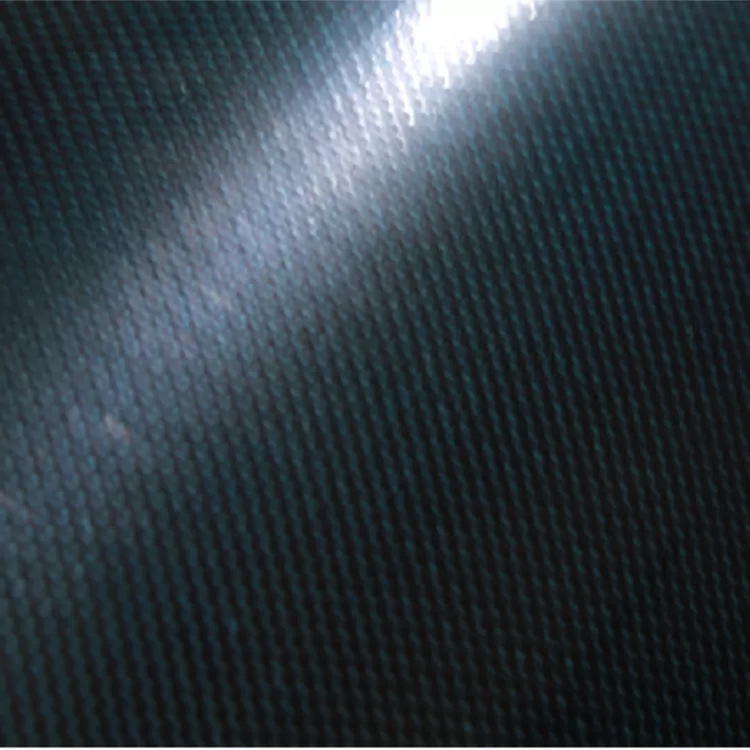

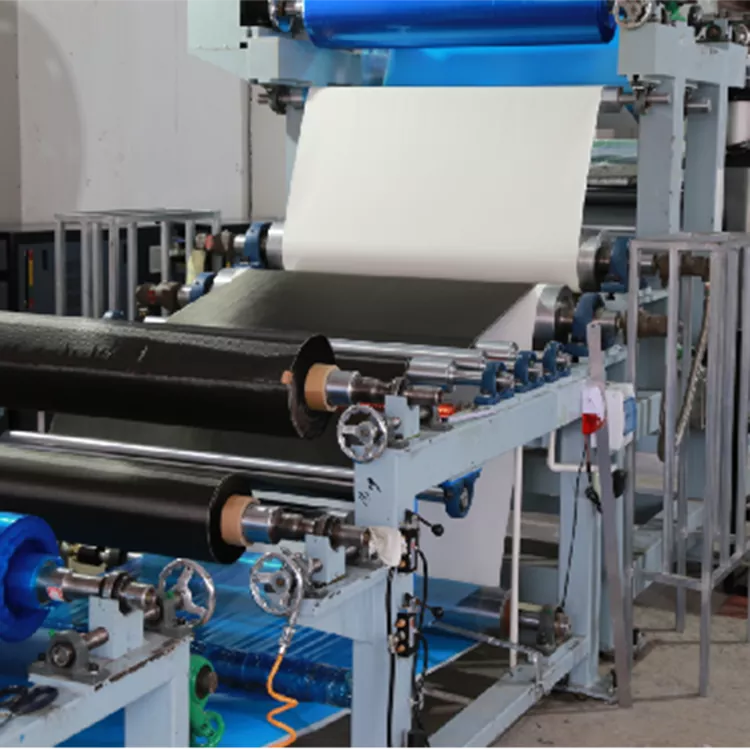

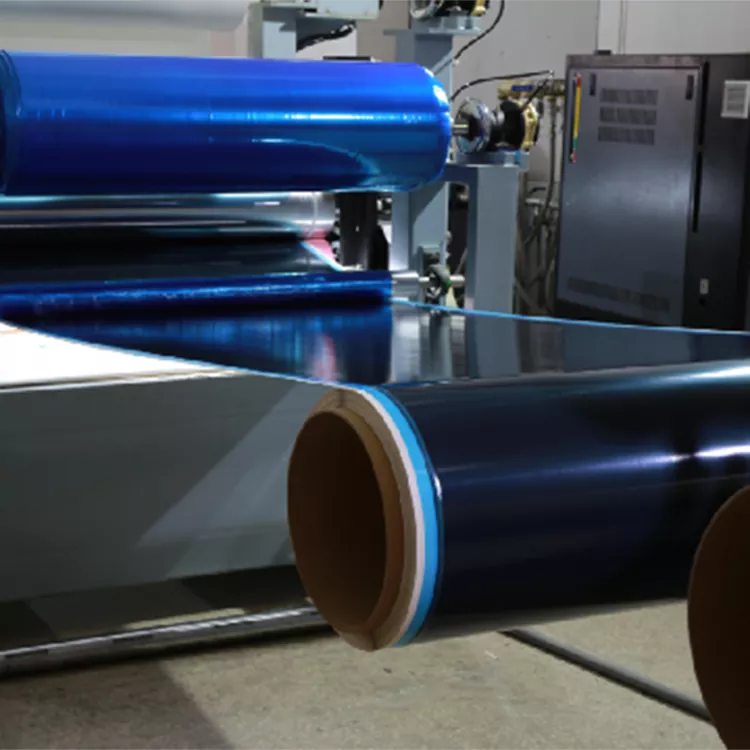

3K UD a predimpregnovaná tkanina z obojsmerných uhlíkových vlákien

3K UD a obojsmerná predimpregnovaná tkanina z uhlíkových vlákien kombinuje vystuženie z 3K uhlíkových vlákien s vopred impregnovanou živicovou matricou v dvoch rôznych usporiadaniach vlákien. Konštrukcia UD koncentruje kontinuálne vlákna hlavne v jednom smere, zatiaľ čo obojsmerná konštrukcia poskytuje vystuženie v dvoch hlavných smeroch. Voľba medzi nimi súvisí predovšetkým s dráhou zaťaženia, štruktúrou laminátu a geometriou hotového kompozitného dielu.

Pre výrobcov kompozitov je toto rozlíšenie dôležitejšie ako samotné označenie 3K. Komponent s dominantným ťahovým, ohybovým alebo axiálnym zaťažením môže mať prospech z laminátu postaveného okolo definovaného smeru vlákien, zatiaľ čo panel alebo plášť vystavený zaťaženiu v dvoch smeroch môže vyžadovať vyváženejšie usporiadanie výstuže.

Konštrukcia UD a obojsmerných vlákien

Pri konštrukcii UD sú kontinuálne uhlíkové vlákna sústredené hlavne v jednom smere. Vďaka tomu je materiál vhodný pre komponenty, kde má konštrukčný návrh jasnú primárnu dráhu zaťaženia, ako sú hriadele, nosníky, tyče a predĺžené konštrukčné časti.

Obojsmerná konštrukcia poskytuje zosilnenie v dvoch hlavných smeroch. Možno ho zvážiť pre panely, kryty, kryty a iné komponenty, kde laminát potrebuje niesť zaťaženie cez dve osi, a nie prevažne v jednom smere.

Usporiadanie vlákien samo o sebe neurčuje výkon hotového dielu. Kvalita vlákna, objemová frakcia vlákna, živicový systém, orientácia laminátu, počet vrstiev, podmienky konsolidácie a vytvrdzovania, to všetko prispieva ku konečným vlastnostiam kompozitu.

Čo znamená 3K?

Označenie 3K označuje kúdeľ z uhlíkových vlákien obsahujúci približne 3000 jednotlivých vlákien. Opisuje skôr veľkosť zväzku vlákien než špecifickú triedu pevnosti.

Pri výbere materiálu by sa preto malo brať do úvahy 3K spolu s triedou uhlíkových vlákien, živicovým systémom a konštrukciou výstuže. 3K kúdeľ možno použiť v rôznych laminátových architektúrach a konečné vlastnosti kompozitu závisia od toho, ako je výstuž orientovaná, spevnená a vytvrdená.

Toto rozlíšenie je obzvlášť dôležité pri porovnávaní UD a obojsmerných materiálov. Označenie 3K označuje kúdeľ vlákien, zatiaľ čo UD alebo obojsmerná konštrukcia opisuje, ako je toto vystuženie usporiadané v predimpregnovanom lamináte.

Informácie o materiáli

Výber smeru vlákna

Pre 3K UD a obojsmernú predimpregnovanú tkaninu z uhlíkových vlákien je prvou praktickou otázkou, ako sa očakáva, že hotový komponent unesie svoje zaťaženie. Výstuž by mala byť usporiadaná tak, aby laminát poskytoval materiál tam, kde to dizajn vyžaduje, namiesto výberu UD alebo obojsmernej konštrukcie len na základe vzhľadu látky.

UD konštrukcia

UD výstuž sa bežne zvažuje pre hriadele, prúty, nosníky a iné podlhovasté časti s definovaným primárnym smerom zaťaženia. Dodatočné mimoosové vrstvy môžu byť začlenené do laminátu, keď komponent tiež potrebuje vystuženie v sekundárnych smeroch.

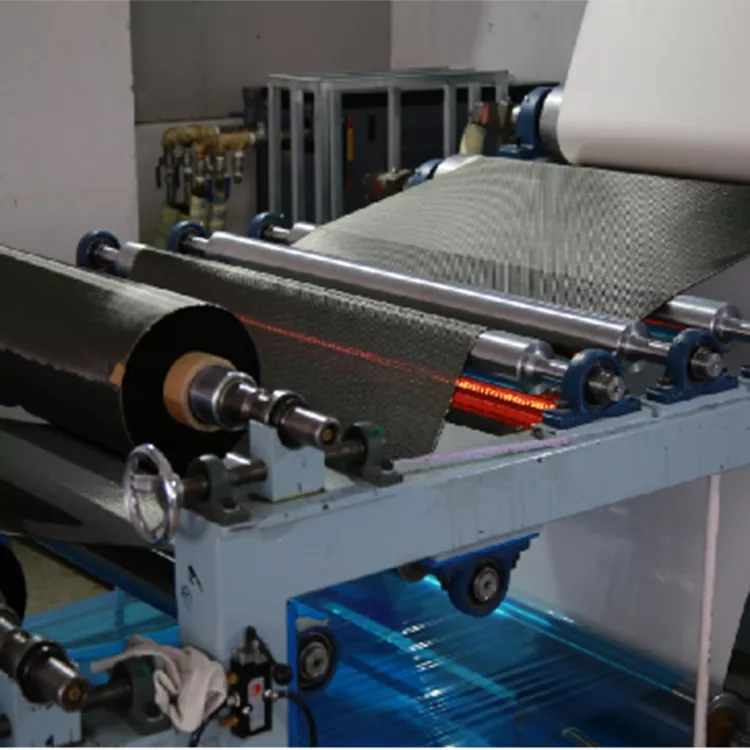

Obojsmerná konštrukcia

Obojsmerné vystuženie možno zvážiť pre panely, kryty, kryty a iné časti, kde sa požiadavky na zaťaženie alebo tuhosť rozprestierajú v dvoch hlavných smeroch. Skutočná rovnováha medzi týmito dvoma smermi závisí od konštrukcie materiálu a harmonogramu laminátu.

Laminátový dizajn

Konštrukcia predimpregnovaného laminátu by sa mala hodnotiť ako súčasť kompletného laminátu a nie ako izolovaná doska. Orientácia vlákien, poradie vrstiev, hrúbka, obsah živice a podmienky konsolidácie ovplyvňujú, ako sa zaťaženie prenáša cez hotový kompozit.

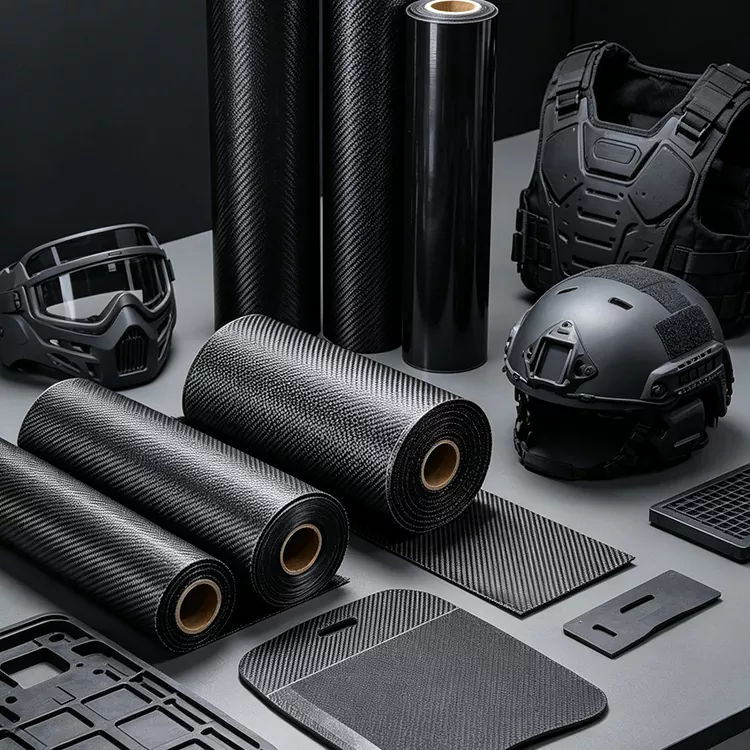

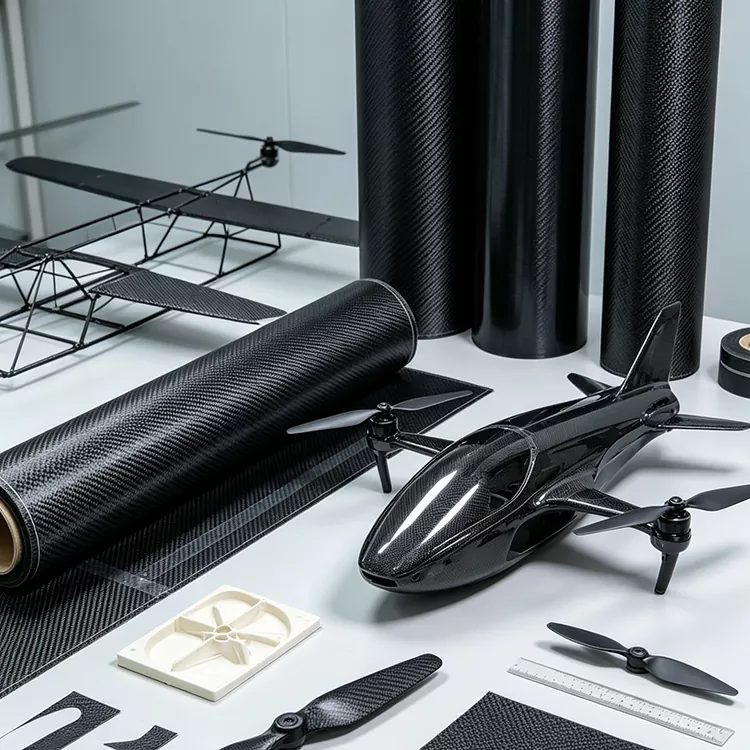

Typické aplikácie

Materiál možno zvážiť pre kompozitné komponenty, kde sa vyžaduje smerové vystuženie a kontrolovaný obsah živice. Vhodná konštrukcia závisí od geometrie dielu, stavu zaťaženia, spôsobu lisovania a požadovanej hrúbky laminátu.

Športové vybavenie

Materiál možno použiť v ľahkých športových konštrukciách, kde sú tuhosť, únavové správanie a hmotnosť dôležitými konštrukčnými faktormi. Potenciálne aplikácie zahŕňajú golfové hriadele, komponenty bicyklov, konštrukcie rakiet, lopatky a iné lisované kompozitné diely.

Automobilové komponenty

Automobilové aplikácie môžu zahŕňať ľahké panely, výstužné komponenty, vybrané konštrukčné diely a komponenty orientované na výkon. Konštrukcia UD môže byť zvažovaná tam, kde má diel definovaný primárnu dráhu zaťaženia, zatiaľ čo obojsmerná výstuž môže byť použitá tam, kde je potrebná podpora v dvoch osiach.

Priemyselné kompozitné diely

Priemyselné aplikácie môžu zahŕňať panely, kryty, konzoly, nosníky, tyče a ľahké komponenty zariadení. Uprednostňovaná konštrukcia závisí od toho, či komponent má dominantný smer zaťaženia alebo vyžaduje vystuženie vo viacerých smeroch.

Elektronické vybavenie

Pre vybrané kryty zariadení a konštrukčné komponenty môžu uhlíkové vlákna poskytnúť nízku hmotnosť a konštrukčnú podporu. Pretože uhlíkové vlákno je elektricky vodivé, mali by sa požiadavky na elektrickú izoláciu a elektromagnetické lúče považovať za súčasť návrhu kompletnej zostavy.

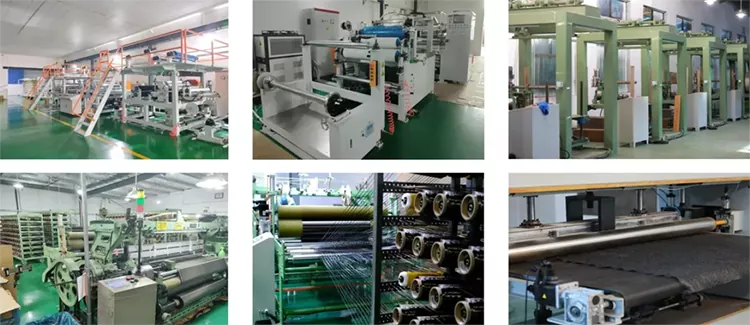

Výber materiálu pred výrobou

Pre nový kompozitný projekt by mal byť materiál špecifikovaný podľa komponentu a výrobného procesu a nie podľa samotného názvu produktu. Dôležité informácie zahŕňajú požadovanú konštrukciu vlákna, živicový systém, šírku, hrúbku, plán laminátu a spôsob tvarovania.

Pre časti UD by mal byť smer primárneho vlákna identifikovaný spolu s akoukoľvek požadovanou mimoosovou výstužou. Pre obojsmerné časti by sa mala potvrdiť požadovaná rovnováha výstuže a orientácia vrstvy. Tieto podrobnosti pomáhajú určiť, či je špecifikácia materiálu v súlade so zamýšľanou dráhou zaťaženia.

Požiadavky na živicu by mali byť tiež potvrdené pred výrobou. Keďže ide o predimpregnovaný materiál, živicový systém a obsah živice ovplyvňujú podmienky manipulácie, skladovania, tvarovania a vytvrdzovania. Ak sa materiál integruje do existujúceho výrobného procesu, môžu sa ako referencie použiť aktuálne parametre spracovania zákazníka alebo špecifikácia materiálu.

FAQ

Čo je to predimpregnovaný laminát z uhlíkových vlákien 3K UD?

Ide o predimpregnovaný laminát využívajúci výstuž z 3K uhlíkových vlákien usporiadanú prevažne v jednom smere a kombinovanú so živicovou matricou pred lisovaním. Je vhodný pre kompozitné diely, kde výstuž musí sledovať definovaný smer zaťaženia.

Aký je rozdiel medzi UD a obojsmerným uhlíkovým vláknom?

UD umiestňuje väčšinu kontinuálnych vlákien pozdĺž jedného primárneho smeru. Obojsmerná konštrukcia poskytuje zosilnenie v dvoch hlavných smeroch. Výber závisí od podmienok zaťaženia, geometrie dielu a laminátového dizajnu hotového komponentu.

Obsahuje už materiál živicu?

áno. Ide o predimpregnovaný materiál, čo znamená, že výstuž z uhlíkových vlákien už bola skombinovaná so živicovou matricou. Špecifický živicový systém a obsah živice by sa mali potvrdiť pre vybranú špecifikáciu.

Je 3K rovnaký ako stupeň pevnosti?

Č. 3K opisuje približný počet vlákien kúdele z uhlíkových vlákien. Konečný výkon kompozitu tiež závisí od kvality vlákna, živicového systému, objemovej frakcie vlákna, orientácie laminátu a podmienok vytvrdzovania.

Dá sa materiál prispôsobiť?

áno. Yuruis poskytuje výrobu na zákazku a môže diskutovať o prispôsobenej veľkosti, šírke a ďalších projektových požiadavkách podľa zamýšľanej aplikácie a výrobného procesu.

Ktoré priemyselné odvetvia používajú tento typ predimpregnovaného laminátu?

Aplikácie môžu zahŕňať športové vybavenie, automobilové komponenty a priemyselné kompozitné diely. Vybrané štruktúry elektronických zariadení môžu tiež používať kompozity z uhlíkových vlákien, ak sú materiálové a elektrické požiadavky kompatibilné s aplikáciou.

Aké informácie by som mal poskytnúť pri vyžiadaní cenovej ponuky?

Poskytnutie požadovanej šírky, hrúbky, konštrukcie vlákna, požiadavky na živicu, aplikácie, spôsobu tvarovania a odhadovaného množstva pomôže určiť vhodnú špecifikáciu. Pre konštrukčné diely môže byť na potvrdenie požadovanej orientácie vlákna užitočný aj výkres alebo plán laminátu.
