Predimpregnované uhlíkové vlákno s nízkou hustotou

Predimpregnované uhlíkové vlákno s nízkou hustotou je určené pre kompozitné diely, kde je potrebné zvážiť hmotnosť výstuže spolu s požadovaným konštrukčným výkonom. Materiál kombinuje vystuženie uhlíkovými vláknami s vopred impregnovanou živicovou matricou, čo umožňuje výrobcom kontrolovať orientáciu vlákien, hrúbku laminátu a obsah živice počas kladenia kompozitu. Možno ho zvážiť pre ľahké športové vybavenie, automobilové komponenty a vybrané priemyselné diely, kde je zníženie hmotnosti hotových dielov súčasťou konštrukčných požiadaviek.

Termín "nízka hustota" by sa mal brať do úvahy skôr na úrovni laminátu a komponentov ako ako samostatný údaj o výkonnosti finálnej časti. Hotový kompozit tiež obsahuje živicu a jeho hmotnosť závisí od konštrukcie vlákna, obsahu živice, hrúbky laminátu, spôsobu tvarovania a geometrie komponentu.

Prečo je hmotnosť výstuže dôležitá v kompozitnom dizajne

Keď sa kompozitný komponent prerába na nižšiu hmotnosť, výstuž je len jednou časťou inžinierskeho výpočtu. Výrobca musí zvážiť aj to, koľko materiálu je potrebné na dosiahnutie požadovanej tuhosti, pevnosti a rozmerovej stability.

Užitočné porovnanie sa preto musí pozerať za samotný materiál uhlíkových vlákien a zvážiť hotový laminát. Orientácia vlákna, objemový podiel vlákna, obsah živice, usporiadanie vrstiev a podmienky vytvrdzovania môžu ovplyvniť konečnú hmotnosť a mechanické správanie komponentu.

V závislosti od konštrukcie laminátu môžu kompozity z uhlíkových vlákien poskytovať kombináciu:

· Nízka konštrukčná hmotnosť

· Vysoká špecifická pevnosť

· Vysoká špecifická tuhosť

· Odolnosť proti únave

· Rozmerová stabilita

· Vlastnosti tlmenia vibrácií

· Odolnosť proti korózii

Tieto charakteristiky môžu byť relevantné, keď hotový komponent musí zostať štrukturálne funkčný bez pridania zbytočnej hmoty. V praktickej výrobe je zníženie hmotnosti určené skôr dizajnom kompletného dielu než samotným názvom materiálu.

Konštrukcia látky a dizajn laminátu

Nízka hustota neznamená, že každý komponent by mal používať rovnakú výstužnú konštrukciu. Štýl látky by sa mal vyberať podľa geometrie dielu, požadovaného zakrytia, smeru zaťaženia a procesu tvarovania.

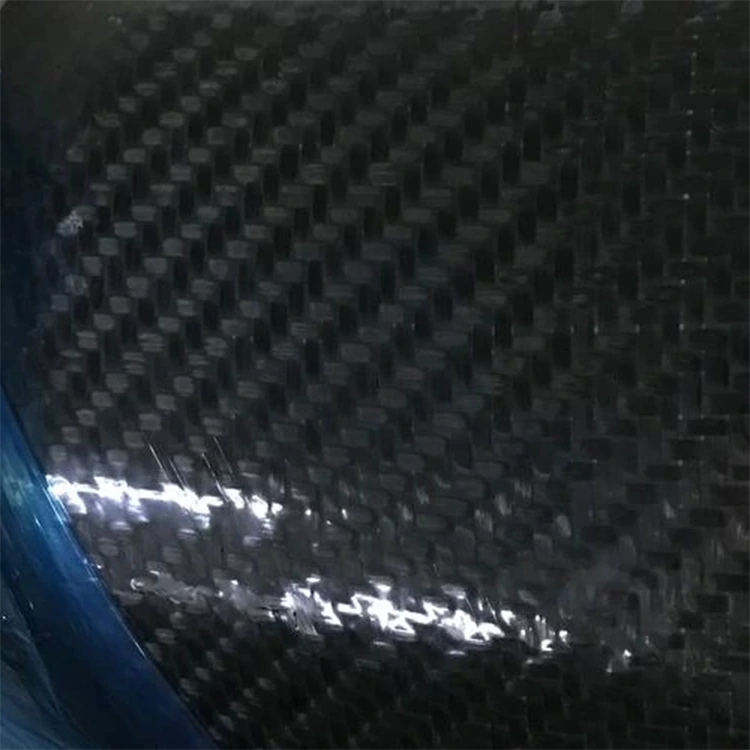

Dodávaný materiál je možné uvažovať v rôznych konštrukciách, vrátane hladkého, keprového a iných špecifikovaných štýlov. Tieto konštrukcie ovplyvňujú, ako sa výstuž správa počas kladenia a ako sa prispôsobuje povrchu komponentu.

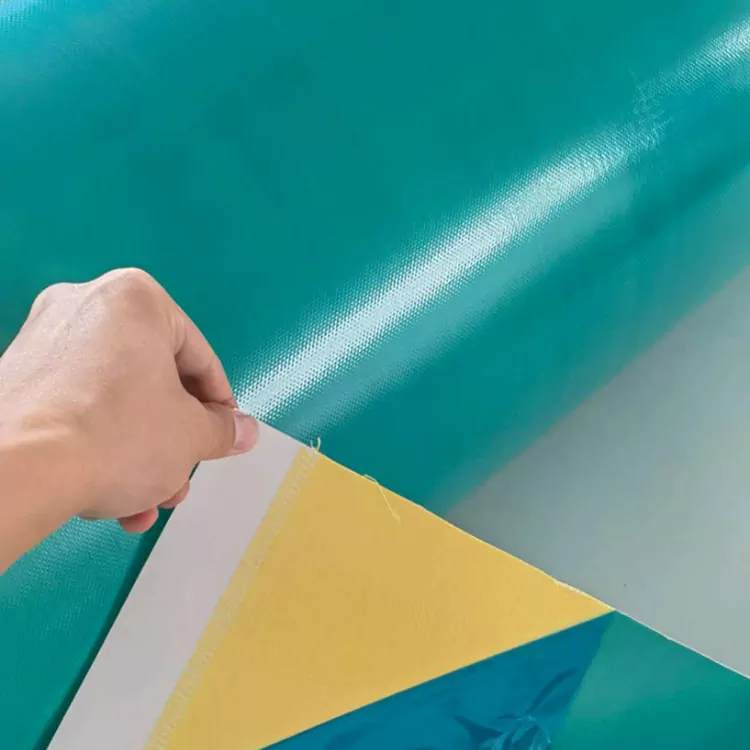

Hladkú konštrukciu možno zvážiť tam, kde sa vyžaduje pravidelná a stabilná štruktúra tkaniny. Konštrukcia kepru môže byť vhodnejšia pre diely so zakrivenými alebo zložitejšími povrchmi kvôli svojim vlastnostiam splývavosti. Ak má komponent jasne definovaný primárny smer zaťaženia, môže sa namiesto toho uvažovať s jednosmernou výstužou.

Konštrukcia tkaniny by sa preto mala vyberať spolu s harmonogramom laminátu. Ľahký diel stále vyžaduje dostatočné vystuženie v smeroch, kde komponent prenáša zaťaženie.

Pre vývoj OEM môže Yuruis pred výrobou prediskutovať požadovaný štýl tkaniny, šírku, hmotnosť, hrúbku, obsah živice a podmienky spracovania.

Kde možno použiť ľahký predimpregnovaný laminát

Športové vybavenie

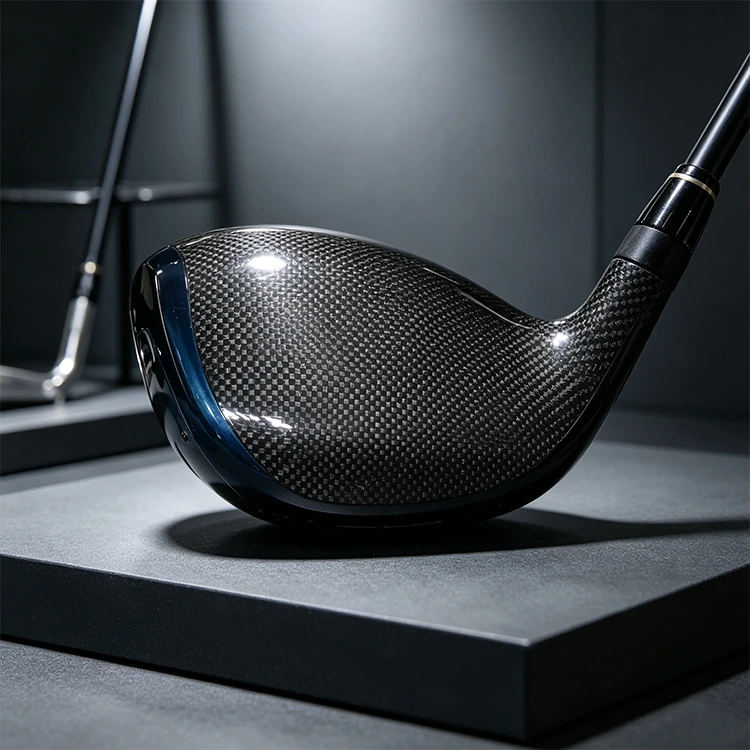

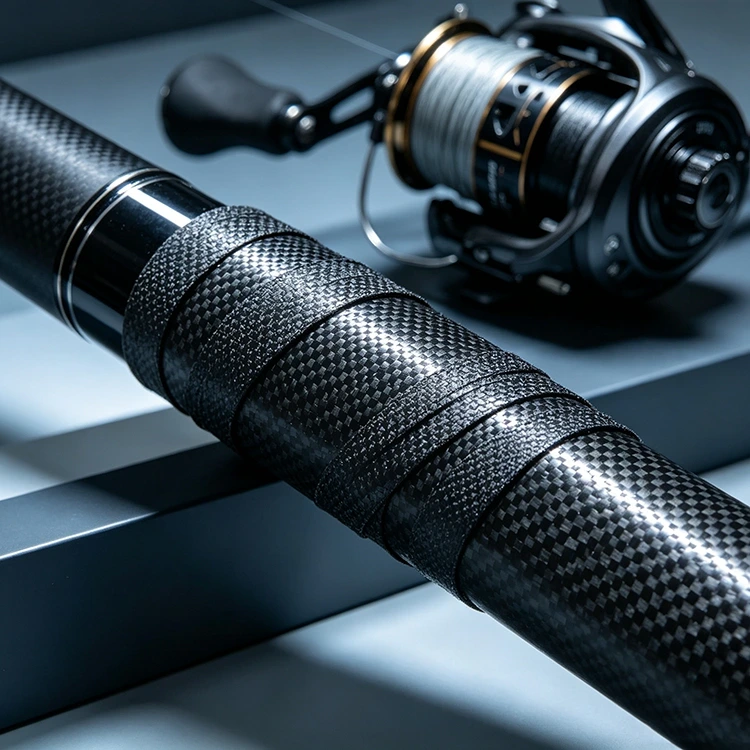

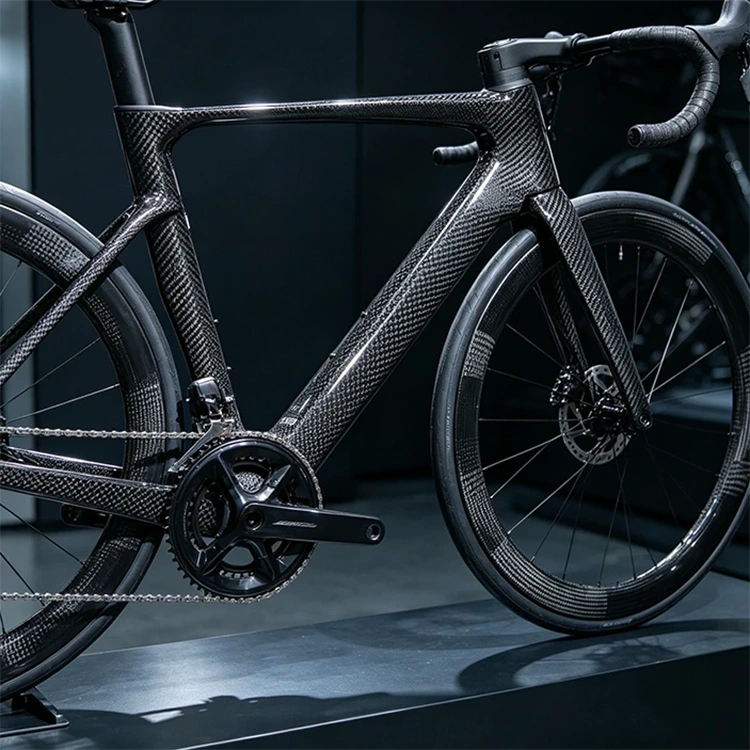

Športové výrobky majú často prísne požiadavky na hmotnosť a rozmery. Predimpregnovaný laminát z uhlíkových vlákien sa môže použiť na komponenty bicyklov, golfové vybavenie, konštrukcie rakiet, lopatky a iné lisované kompozitné diely, kde je potrebné brať do úvahy tuhosť, únavové správanie a celkovú hmotnosť.

Automobilové komponenty

Pre výrobcov automobilov a dodávateľov komponentov je možné uvažovať o kompozitných materiáloch pre vybrané diely, kde je zníženie hmotnosti komponentov súčasťou konštrukčného cieľa.

Potenciálne aplikácie zahŕňajú ľahké panely, kryty, výstužné komponenty a ďalšie kompozitné diely. Vhodný laminát závisí od zaťaženia komponentu, usporiadania montáže, požadovanej tuhosti a spôsobu výroby.

Priemyselné zariadenia

Priemyselné aplikácie môžu zahŕňať panely, kryty, konzoly, konštrukčné prvky a iné komponenty zariadení, ktoré je potrebné opakovane inštalovať, presúvať alebo podopierať. V týchto aplikáciách môže zníženie hmotnosti jednotlivých komponentov ovplyvniť požiadavky na manipuláciu a inštaláciu, ako aj celkový dizajn zariadenia.

Kryty elektroniky a zariadení

Vybrané konštrukcie a kryty zariadení môžu používať kompozity z uhlíkových vlákien, kde sa vyžaduje nízka hmotnosť a rozmerová stabilita. Pretože uhlíkové vlákno je elektricky vodivé, mali by sa ako súčasť celkového návrhu produktu posúdiť požiadavky na elektrickú izoláciu, uzemnenie a elektromagnetické pole.

Informácie o materiáli a dodávkach

Navrhnuté okolo hotového komponentu

Predimpregnované uhlíkové vlákno s nízkou hustotou sa stáva najrelevantnejším, keď výrobca určil, kde je potrebné kontrolovať hmotnosť komponentov. Materiál by sa nemal vyberať len porovnaním nominálnej hmotnosti rôznych výstužných tkanín.

Napríklad pri výmene kovovej konzoly za kompozitný dizajn musí technický tím zvážiť použité zaťaženie, upevňovacie body, hrúbku laminátu, orientáciu vlákien, požadovanú tuhosť a spôsob pripojenia. Tieto faktory určujú, koľko výstuže je skutočne potrebné v hotovej časti.

Rovnaký princíp platí pre panely, kryty, kryty a iné ľahké konštrukcie. Nižšia hmotnosť materiálu automaticky nevytvára ľahší alebo štrukturálne ekvivalentný komponent, ak sú potrebné ďalšie vrstvy alebo hrúbka.

Yuruis podporuje výrobu na zákazku a požiadavky OEM, čo umožňuje diskutovať o špecifikácii materiálu podľa návrhu komponentov a výrobného procesu zákazníka.

Skladovanie a spracovanie predimpregnovaných laminátov

Pretože materiál pred vytvrdnutím obsahuje živicovú matricu, predimpregnovaný laminát vyžaduje iné skladovacie a manipulačné postupy ako suchá tkanina z uhlíkových vlákien.

Teplota skladovania, povolený čas mimo skladovania a skladovateľnosť závisia od zvoleného živicového systému. Materiál by sa mal skladovať za odporúčaných podmienok skladovania a malo by sa s ním manipulovať podľa technických pokynov dodávaných s konkrétnou triedou.

Pre riadenie výroby je rotácia skladu prvý do skladu, prvý zo skladu praktický spôsob, ako obmedziť zbytočný čas skladovania.

Pred zadaním výrobnej zákazky by zákazníci vyvíjajúci novú aplikáciu mali tiež potvrdiť požadovaný cyklus vytvrdzovania, teplotu spracovania a okno spracovania pre vybraný systém predimpregnovaných laminátov.

FAQ

Čím sa predimpregnované uhlíkové vlákno s nízkou hustotou líši od bežnej tkaniny z uhlíkových vlákien?

Obyčajná tkanina z uhlíkových vlákien sa zvyčajne dodáva ako suchá výstuž. Tento produkt sa dodáva vo forme predimpregnovaného laminátu, pričom uhlíkové vlákno je už spojené so živicovou matricou. Jeho uplatnenie sa sústreďuje na výrobu ľahkých kompozitov, pričom konečná hmotnosť a vlastnosti závisia od celkového dizajnu laminátu.

Ako ovplyvňuje nízka hustota hmotnosť kompozitného komponentu?

Kompozity z uhlíkových vlákien majú relatívne nízku hustotu v porovnaní s mnohými konvenčnými konštrukčnými kovmi. Hmotnosť hotového komponentu však závisí od požadovanej hrúbky laminátu, objemu vlákien, obsahu živice, geometrie a spôsobu spracovania. Výstuž s nízkou hustotou by sa preto mala hodnotiť ako súčasť návrhu kompletného komponentu.

Aké štýly látok sú k dispozícii?

Dodávané informácie zahŕňajú možnosti konštrukcie Plain, Twill a Other. Vhodný štýl závisí od požadovaného rúška, povrchových vlastností, dizajnu laminátu a výrobného procesu.

Je možné prispôsobiť šírku, hrúbku a veľkosť?

áno. Yuruis poskytuje výrobu na zákazku a môže diskutovať o prispôsobených rozmeroch a požiadavkách OEM. Konečné špecifikácie by mali byť potvrdené podľa výrobného zariadenia zákazníka a dizajnu komponentov.

Aké živicové systémy možno použiť?

Dostupný živicový systém by mal byť potvrdený pre konkrétny typ predimpregnovaného laminátu. Epoxidové a iné živicové systémy možno zvážiť v závislosti od aplikácie, podmienok vytvrdzovania a požadovaných konečných vlastností.

Ktoré priemyselné odvetvia bežne používajú kompozity z uhlíkových vlákien s nízkou hustotou?

Materiál je dôležitý pre športové vybavenie, automobilové komponenty a priemyselnú výrobu kompozitov. Vybrané štruktúry elektroniky a zariadení môžu byť tiež vhodné, ak sú ich elektrické, tepelné a konštrukčné požiadavky kompatibilné s materiálovým systémom.

Môže tento materiál priamo nahradiť oceľový komponent?

Nie nevyhnutne. Kompozity z uhlíkových vlákien a oceľ majú rôznu hustotu, tuhosť, pevnosť, správanie pri poruche a vlastnosti spájania. Výmena zvyčajne vyžaduje kontrolu geometrie komponentu, podmienky zaťaženia, laminátovú konštrukciu a spôsob pripojenia, a nie priamu výmenu jedného materiálu za iný.
