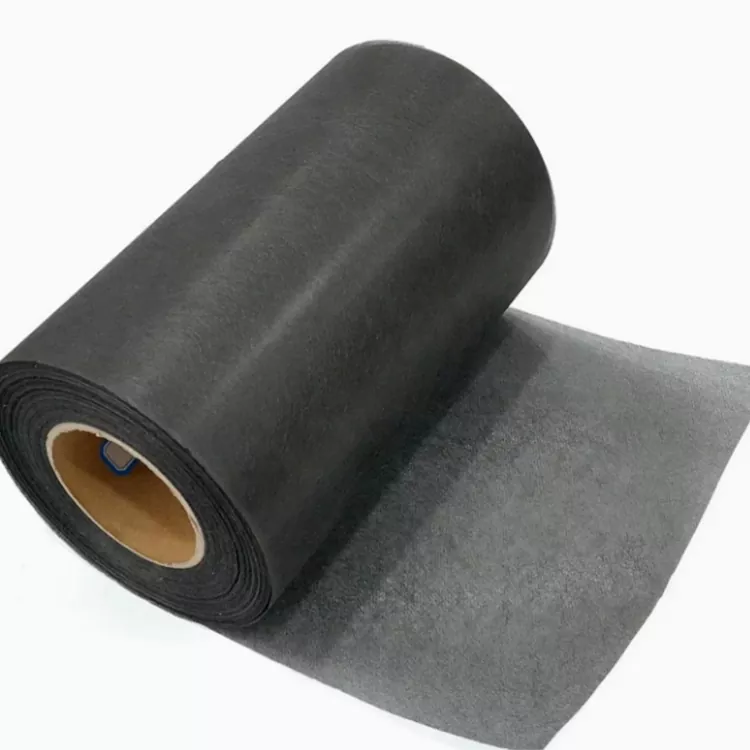

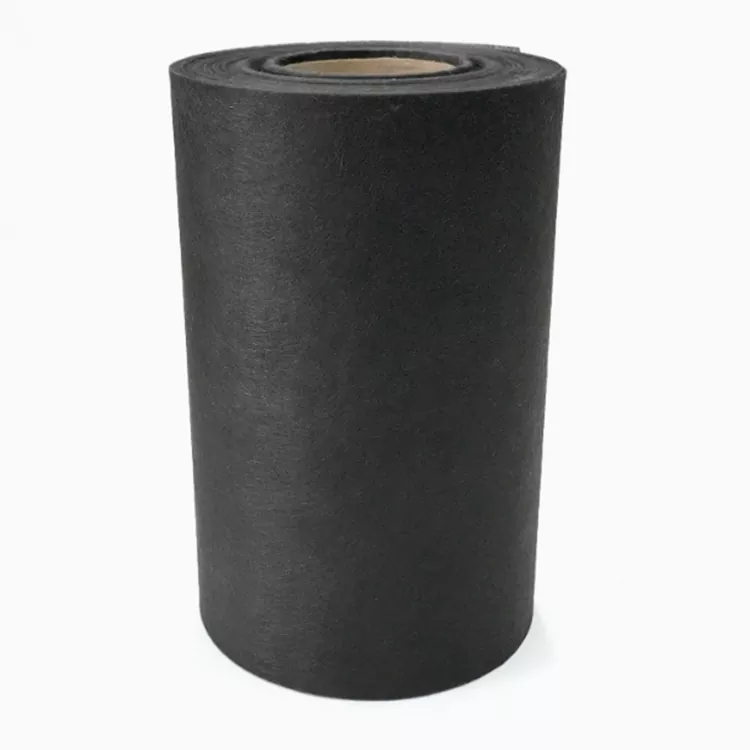

50g elektricky vodivá plsť z uhlíkových vlákien

Pre 50g elektricky vodivú plsť z uhlíkových vlákien nie je elektrická vodivosť len ďalšou položkou v špecifikačnom liste. Môže určiť, prečo si výrobca v prvom rade vyberie uhlíkové vlákno.

Uhlíkové vlákno prirodzene poskytuje elektrickú vodivosť okrem svojej nízkej hmotnosti a mechanických vlastností. Keď sú vlákna distribuované cez netkanú vrstvu, materiál môže byť začlenený do kompozitného alebo funkčného komponentu, kde je potrebná vodivá vrstva uhlíkových vlákien.

Skutočný elektrický výkon hotového výrobku závisí od faktorov, ako je distribúcia vlákien, obsah vlákien, hrúbka vrstvy, kontakt medzi vodivými oblasťami, obsah živice, dizajn laminátu a spôsob elektrického pripojenia komponentu. Z tohto dôvodu odporúčame hodnotiť hotový komponent a nie vyberať materiál len podľa nominálnej hmotnosti.

Aplikácie vodivej plsti z uhlíkových vlákien

Keď s výrobcami diskutujeme o povrchových materiáloch z uhlíkových vlákien, aplikácia nám zvyčajne povie viac ako názov produktu.

Komponent palivového článku má iné požiadavky ako elektronický kryt. Elektrický vykurovací článok má odlišný dizajnový účel ako kryt tienenia EMI.

Rovnaký 50g materiál z uhlíkových vlákien môže byť preto začlenený odlišne v závislosti od konečného produktu.

Komponenty palivových článkov

Vďaka vodivosti uhlíkových vlákien je relevantný pre vybrané palivové články a súvisiace energetické aplikácie.

Materiál môže slúžiť ako súčasť vodivej kompozitnej štruktúry, kde sa berú do úvahy elektrické vlastnosti a ľahká konštrukcia.

Pri aplikáciách palivových článkov by však konečný výber materiálu mal zohľadňovať aj prevádzkovú teplotu, chemické prostredie, vystavenie plynom alebo kvapalinám, tlak a elektrické požiadavky komponentu.

Elektronické kryty

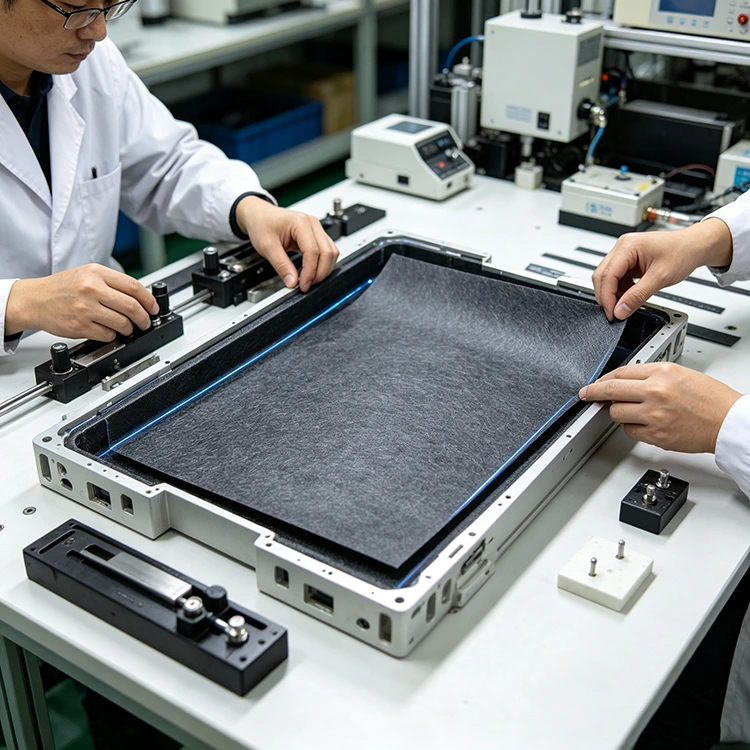

Pre elektronické zariadenia možno materiály z uhlíkových vlákien použiť tam, kde sa vyžaduje vodivý povrch ako súčasť konštrukcie elektromagnetického alebo RF tienenia.

Vrstva uhlíkových vlákien môže byť začlenená do lisovaného krytu alebo kompozitného krytu.

Účinnosť tienenia nie je určená samotným materiálom z uhlíkových vlákien. Geometria krytu, elektrická kontinuita, uzemnenie a konštrukcia spojov a otvorov môžu mať významný vplyv na hotový výrobok.

Výrobky na elektrické vykurovanie

Pri kompozitných výrobkoch súvisiacich s vykurovaním možno zvážiť aj vodivé uhlíkové vlákna.

Keď elektrický prúd prechádza cez vhodne navrhnutú štruktúru uhlíkových vlákien, môže sa vytvárať teplo. Skutočné správanie pri zahrievaní závisí od odporu, usporiadania vlákien, rozmerov, napätia, prúdu a tepelného vyhotovenia.

Z tohto dôvodu by sa aplikácia zahrievania mala hodnotiť podľa jej elektrickej špecifikácie, a nie predpokladať, že konkrétny 50g materiál poskytne pevný vykurovací výkon.

Automobilová a priemyselná elektronika

Automobilové elektronické komponenty čoraz viac vyžadujú ľahké materiály spolu s elektrickými a elektromagnetickými funkciami.

Povrchové materiály z uhlíkových vlákien môžu byť začlenené do vybraných krytov, krytov a kompozitných komponentov, kde sú tieto vlastnosti užitočné.

Netkaná plsť vs. tkané uhlíkové vlákno

50g elektricky vodivá plsť z uhlíkových vlákien nie je priamou náhradou tkanej tkaniny z uhlíkových vlákien. Tieto dva materiály majú rôzne štruktúry vlákien a sú vybrané pre rôzne úlohy v kompozite.

Tkané uhlíkové vlákno používa súvislé priadze usporiadané v definovaných smeroch. Táto konštrukcia sa bežne používa, keď je pre dizajn laminátu dôležitá orientácia vlákien a smerové vystuženie.

Plsť obsahuje nasekané uhlíkové vlákna rozmiestnené po celej rohoži a nie súvislé priadze podľa pevného vzoru. Jeho netkaná štruktúra je vhodná pre aplikácie, kde je dôležitejšie pokrytie povrchu, elektrická kontinuita, absorpcia živice alebo zhoda s lisovaným tvarom ako smerové vystuženie.

Rozdiel v štruktúre ovplyvňuje manipuláciu s materiálom, rozloženie a konštrukciu hotového laminátu, takže výber by mal byť založený na funkcii požadovanej od vrstvy uhlíkových vlákien.

Čo znamená 50 g?

Označenie 50g sa vzťahuje na nominálnu hmotnosť materiálu na jednotku plochy. Opisuje, koľko vláknitého materiálu je prítomné na danej ploche povrchu, ale samo osebe nedefinuje elektrickú vodivosť, odpor alebo mechanickú pevnosť.

Dve plsti z uhlíkových vlákien s rovnakou nominálnou plošnou hmotnosťou môžu mať rozdielne vlastnosti, keď sa ich typ vlákna, rozdelenie vlákien, hrúbka, obsah živice alebo podmienky spracovania líšia.

Pri výrobnej aplikácii by sa preto mala zvážiť plošná hmotnosť spolu s hrúbkou, rozmermi, typom uhlíkových vlákien, systémom živice, metódou spracovania a elektrickými požiadavkami hotového komponentu.

Spracovanie a výroba kompozitov

Materiál je vyrobený z nasekaných uhlíkových vlákien prostredníctvom disperzie vlákien a procesov formovania za mokra. Výsledná netkaná vrstva môže byť narezaná a zabudovaná do kompozitných štruktúr na báze živice.

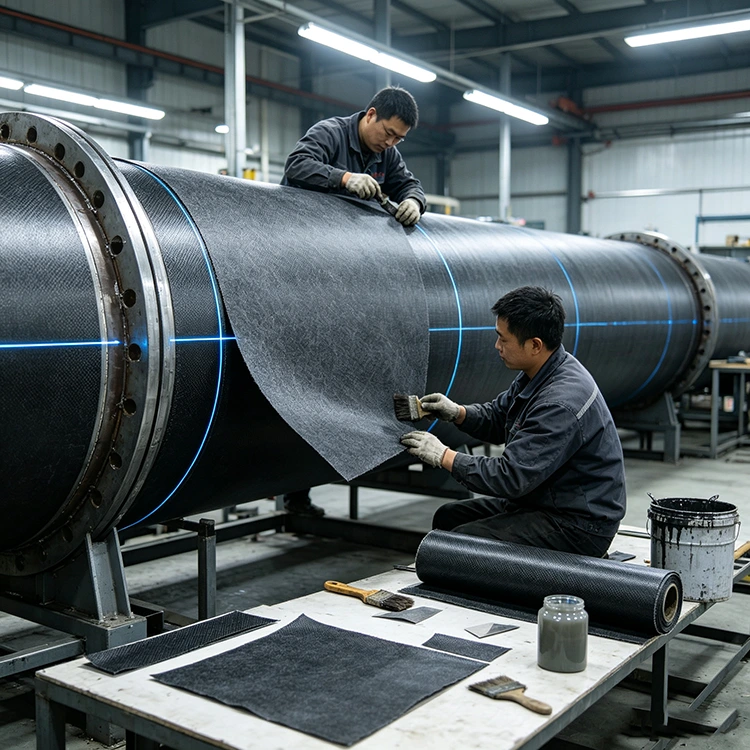

Spôsob spracovania ovplyvňuje, ako sa vrstva vlákien zmáča, spevňuje a integruje do laminátu. Pri ručnom kladení sú kľúčovými faktormi aplikácia živice a umiestnenie vlákien. Spracovanie s pomocou vákua kladie väčší dôraz na tok živice a konsolidáciu, zatiaľ čo aplikácie predimpregnovaných laminátov vyžadujú vhodný obsah živice a podmienky vytvrdzovania.

Parametre spracovania sa preto môžu medzi výrobnými metódami líšiť, aj keď má materiál rovnakú nominálnu špecifikáciu 50 g. Pre aplikácie s definovanými elektrickými požiadavkami by sa mal spracovaný kompozit hodnotiť skôr ako spoliehať sa len na špecifikáciu materiálu.

Faktory ovplyvňujúce elektrický výkon

Vodivá vrstva uhlíkových vlákien je len jednou časťou elektrického systému. Výkon hotového komponentu utvára aj jeho konštrukcia a spracovanie.

Definovanú hodnotu tienenia alebo elektrický odpor nemožno určiť len z materiálu uhlíkových vlákien. Vplyv má distribúcia vlákien, hrúbka vrstvy, obsah živice a podmienky elektrického kontaktu.

Medzi kľúčové faktory patria:

· Distribúcia vlákien

· Obsah uhlíkových vlákien

· Obsah živice

· Hrúbka vrstvy

· Oblasť elektrického kontaktu

· Konštrukcia uzemnenia

· Geometria komponentov

· Otvory a spoje

· Podmienky spracovania a vytvrdzovania

Pre aplikácie so špecifikovaným cieľom odporu alebo tienenia by mala byť požadovaná hodnota zahrnutá v špecifikácii materiálu. To umožňuje vyhodnotiť vrstvu uhlíkových vlákien vo vzťahu k skutočnému dizajnu komponentov a elektrického systému.

Špecifikácia produktu

Dodávka špecifická pre aplikáciu

Yuruis dodáva vláknité kompozitné materiály od roku 2017, vrátane materiálov z uhlíkových vlákien, E-glass rovingu, rohoží zo sklenených vlákien a FRP produktov. Výroba je podporovaná tvarovacím, rezacím a kontrolným zariadením pre rôzne formáty kompozitných materiálov.

Pre vodivú plsť z uhlíkových vlákien je aplikácia súčasťou špecifikácie materiálu. Materiál určený pre elektronické puzdro môže vyžadovať iné vlastnosti ako materiál použitý vo vykurovacom prvku, komponente palivového článku alebo automobilovom kompozitnom diele.

Z tohto dôvodu môže byť špecifikácia produktu definovaná podľa hotového komponentu, spôsobu spracovania a požadovaných elektrických vlastností. Šírka, hrúbka, dĺžka a ďalšie rozmery môžu byť tiež prispôsobené požiadavkám výroby.

Uvedená výrobná kapacita je 2 milióny m² ročne.

Informácie pre RFQ

Pre cenovú ponuku alebo vyhodnotenie vzorky poskytujú nasledujúce informácie praktický základ pre výber materiálu a cenotvorbu.

Aplikácia

Uveďte zamýšľané použitie, ako napríklad puzdro elektroniky, vykurovací článok, komponent palivového článku, automobilový diel alebo tieniaca konštrukcia proti EMI.

Elektrická požiadavka

Uveďte cieľový odpor, vodivosť, výkon tienenia alebo iné elektrické špecifikácie, ak sú k dispozícii.

Rozmery materiálu

Zahrňte požadovanú šírku, hrúbku, dĺžku a akékoľvek hotové rozmery alebo požiadavky na rezanie.

Zložený proces

Uveďte zamýšľaný proces, ako je ručné kladenie, vákuové spracovanie, predimpregnovaný laminát alebo iná metóda tvarovania.

Živicový systém

Špecifikujte živicový systém, ako je epoxid, polyester alebo vinylester, ak bude plsť zapracovaná do kompozitu.

Množstvo a doručenie

Uveďte odhadované množstvo, či už na odber vzoriek, skúšobnú výrobu alebo pravidelnú dodávku, spolu s dodacou krajinou alebo prístavom.

Ak je materiál určený pre definovaný komponent, možno poskytnúť aj výkres, existujúcu špecifikáciu materiálu alebo vzorku.

FAQ

Je 50g elektricky vodivá plsť z uhlíkových vlákien elektricky vodivá?

Samotné uhlíkové vlákno je elektricky vodivé a tento netkaný materiál z uhlíkových vlákien môže byť začlenený do vodivých kompozitných štruktúr. Skutočný elektrický odpor alebo vodivosť hotového výrobku závisí od rozloženia vlákien, obsahu živice, hrúbky, spojov a celkového dizajnu komponentov.

Aký je rozdiel medzi 50g plsťou z uhlíkových vlákien a tkaninou z uhlíkových vlákien?

50g materiál využíva nasekané uhlíkové vlákna v netkanej štruktúre, zatiaľ čo tkaná tkanina z uhlíkových vlákien využíva vlákna usporiadané v definovaných smeroch. Netkaná forma je vhodnejšia na pokrytie povrchu a prispôsobenie sa tvarovaným tvarom, zatiaľ čo tkaná textília sa bežne používa, keď sa vyžaduje smerové vystuženie konštrukcie.

Dá sa použiť na tienenie EMI alebo RF?

Môže byť začlenený do kompozitných štruktúr navrhnutých pre elektromagnetické alebo RF tienenie, pretože uhlíkové vlákno poskytuje elektrickú vodivosť. Výkon tienenia sa však musí hodnotiť na hotovom kryte alebo komponente, a nie na základe samotného názvu materiálu.

Môže sa tento materiál použiť na elektrické vykurovacie produkty?

Uhlíkové vlákno sa môže použiť v aplikáciách elektrického vykurovania, pretože jeho elektrický odpor umožňuje vytváranie tepla, keď prúd prechádza vhodne navrhnutou štruktúrou. Požadovaná špecifikácia materiálu závisí od napätia, odporu, rozmerov, teploty a vyhotovenia vykurovania.

Dá sa hmotnosť 50 g prispôsobiť?

Uvedený produkt má špecifikáciu 50 g, pričom rozmery a hrúbku je možné prispôsobiť. Ak je pre konkrétnu aplikáciu potrebná iná plošná hmotnosť, mala by to byť potvrdená spoločnosťou Yuruis pred výrobou.

Dá sa použiť s epoxidovou alebo polyesterovou živicou?

Materiál je určený pre kompozitné aplikácie a môže byť začlenený do štruktúr na báze živice. Vhodná živica by sa mala vybrať podľa konečnej aplikácie, procesu vytvrdzovania a chemických alebo tepelných požiadaviek.

Môže Yuruis poskytnúť vzorky na testovanie aplikácií?

Požiadavky na vzorky je možné prediskutovať podľa zamýšľanej aplikácie a špecifikácie. Pre elektrické aplikácie je užitočné poskytnúť cieľový elektrický výkon a metódu spracovania spolu s požiadavkou na vzorku.

Aké informácie sú potrebné pre cenovú ponuku na výrobu?

Uveďte aplikáciu, požadovanú šírku a hrúbku, odhadované množstvo, živicový systém, proces formovania a miesto doručenia. Ak je kritická vodivosť, odpor alebo tienenie, uveďte aj cieľovú hodnotu.
