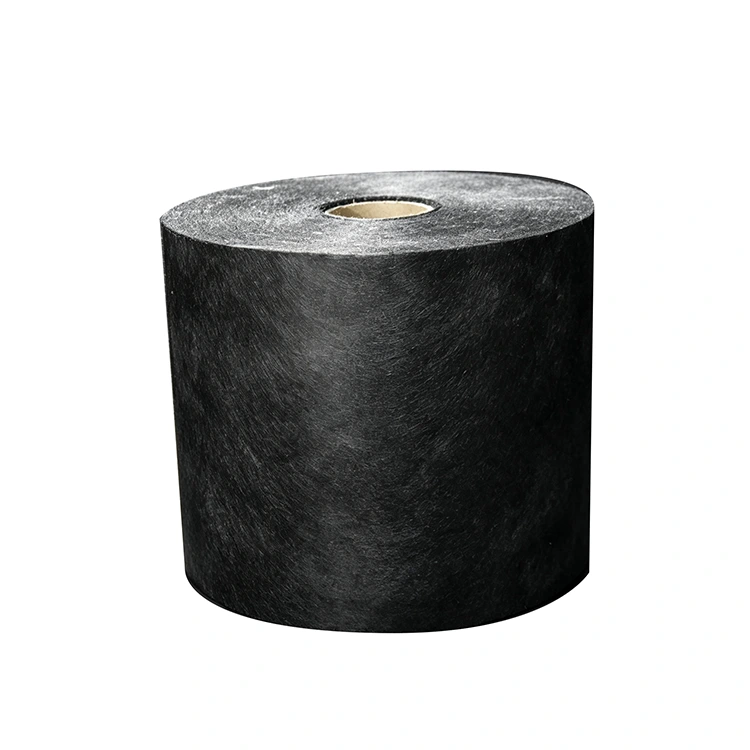

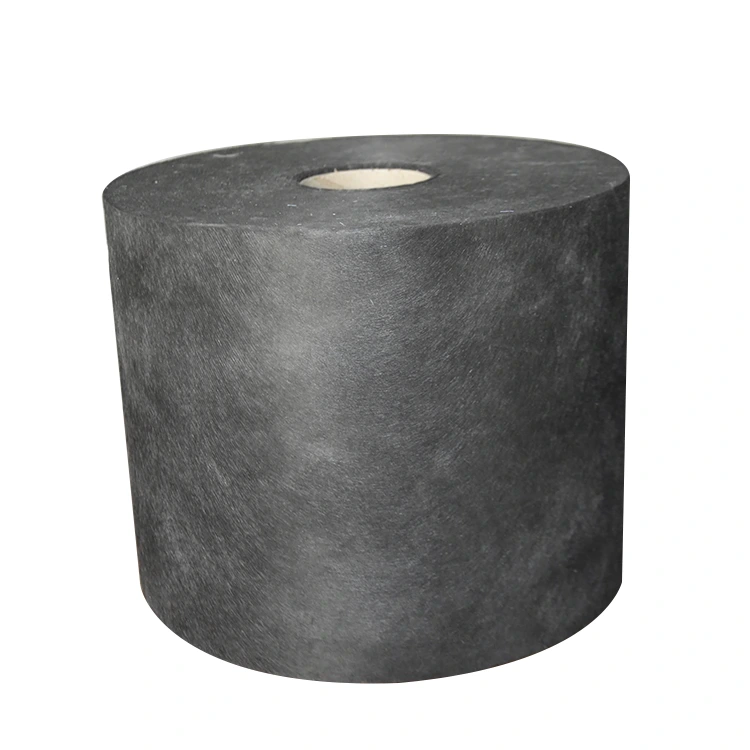

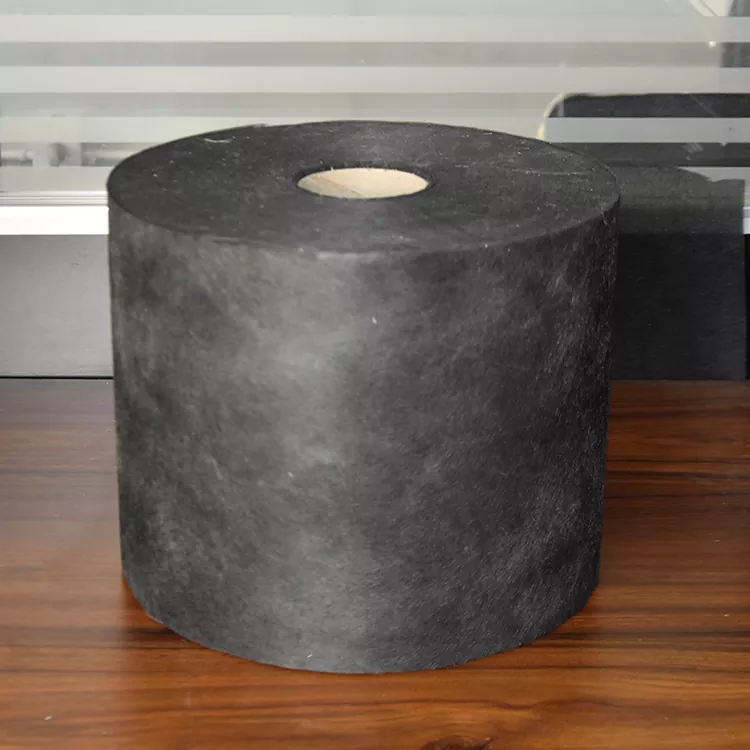

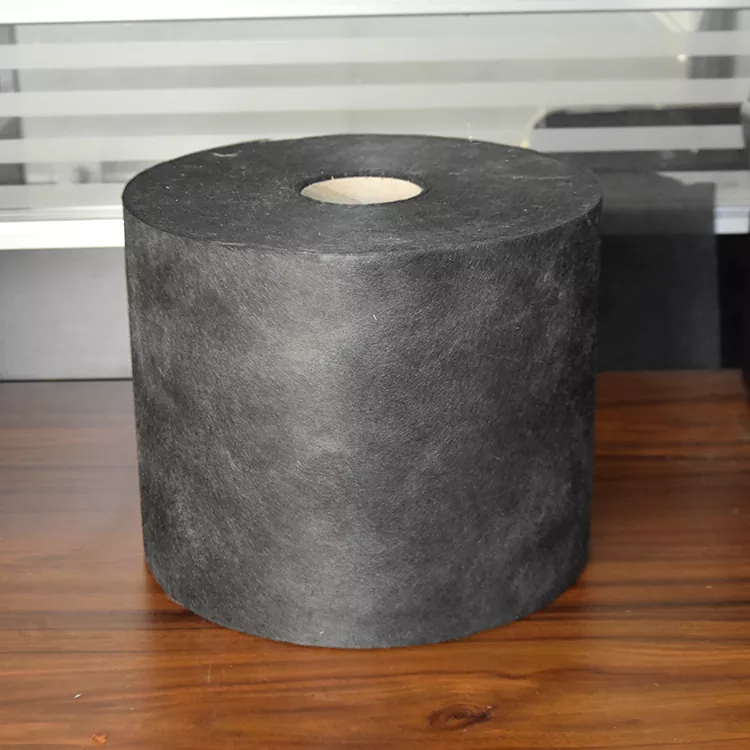

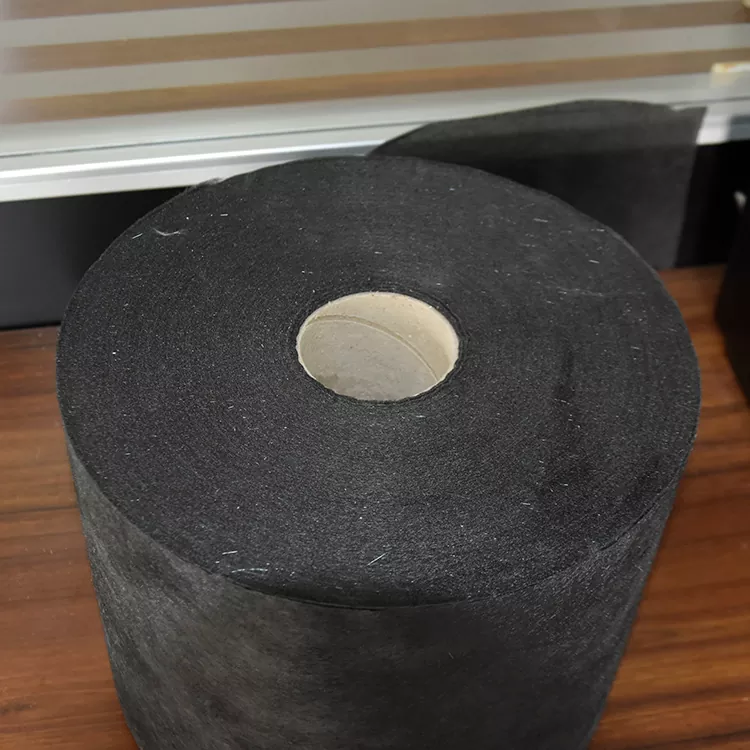

Priemyselná povrchová rohož z uhlíkových vlákien

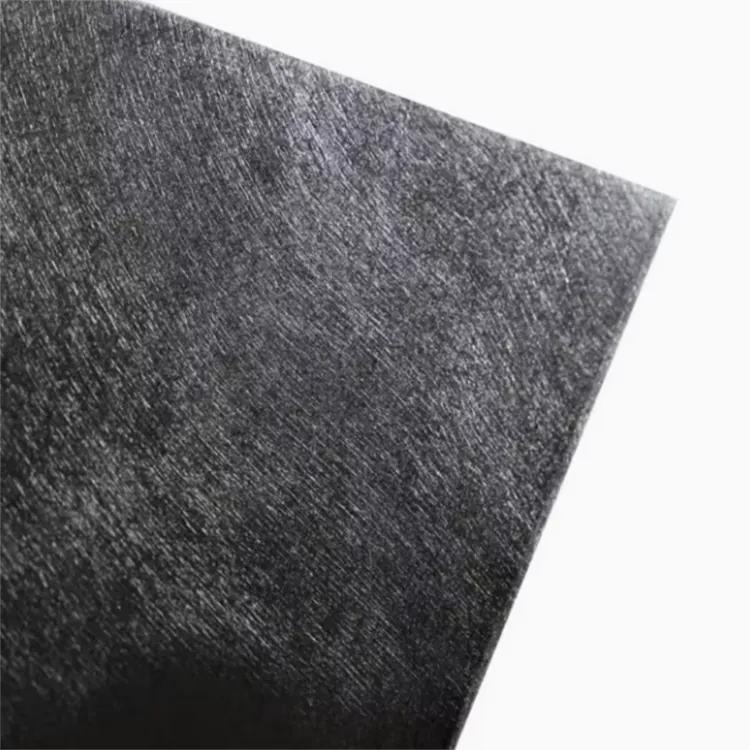

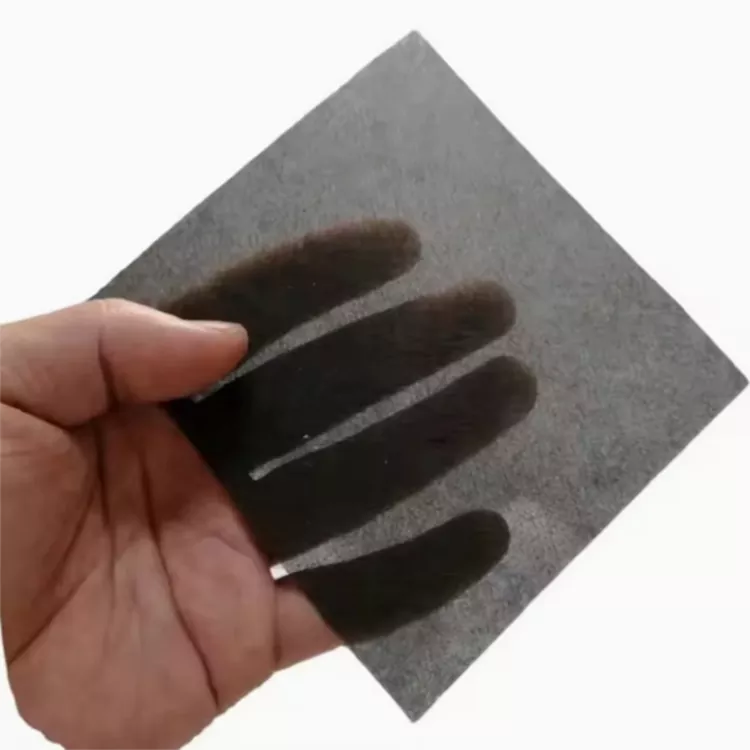

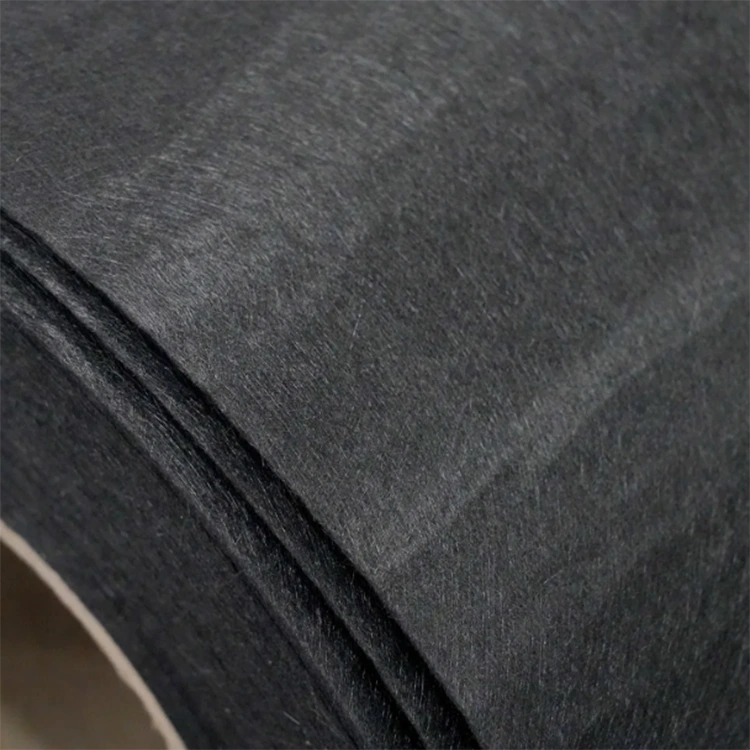

Industrial Carbon Fiber Surface Mat je netkaný kompozitný materiál vyrobený z nasekaných uhlíkových vlákien na báze polyakrylonitrilu. Vlákna sú skôr rozložené cez rohož než usporiadané ako súvislé priadze v pevných smeroch. Táto konštrukcia sa používa hlavne ako povrchová vrstva alebo sekundárna výstuž v rámci kompozitného laminátu.

Netkaná štruktúra sa ľahšie umiestni na zakrivené a nepravidelné profily ako pevný tkaný vzor. Keď sa živica zavádza počas laminácie, prechádza sieťou vlákien a spája rohož s okolitými kompozitnými vrstvami. Správanie hotového laminátu je určené skôr živicou, obsahom vlákien, usporiadaním vrstiev a podmienkami vytvrdzovania, než samotnou povrchovou rohožou.

V prípade lisovaných kompozitných dielov sa výber materiálu zvyčajne začína funkciou dokončenej vrstvy. Vzhľad povrchu, pokrytie podkladovej výstuže, geometria dielu, elektrické požiadavky a zvolený proces formovania môžu ovplyvniť požadovanú špecifikáciu.

Ako funguje netkaná povrchová vrstva

Povrchové pokrytie

Tkaná látka z uhlíkových vlákien má rozpoznateľný vzor priadze. Nasekané vlákna v netkanej podložke tvoria nepravidelnejšiu povrchovú štruktúru, ktorá môže pomôcť prekryť textúru výstuže pod ňou. Výsledný vzhľad stále závisí od typu živice, distribúcie živice, vytvrdzovania, brúsenia, náteru a iných dokončovacích operácií.

Prispôsobivosť pri laminácii

Vlákna nie sú držané v pevnom usporiadaní osnovy a útku. To umožňuje, aby bol materiál umiestnený cez zakrivené časti, rohy, prechody a iné tvarované profily bez toho, aby sledoval smerovú štruktúru tkanej textílie.

Umiestnenie v lamináte

Povrchová rohož sa vo všeobecnosti používa skôr ako súčasť laminátu než ako primárna konštrukčná výstuž. Jeho podiel na hotovom komponente závisí od toho, kde je umiestnený, ako je spojený so susednými vrstvami a ako je navrhnutý kompletný laminát.

Výber materiálu pre hotový komponent

Rovnaký povrchový materiál môže byť použitý v rôznych kompozitných výrobkoch, ale dôvod jeho použitia nie je vždy rovnaký. Aplikácia, laminátová konštrukcia, prevádzkové prostredie a výrobný proces by sa mali posudzovať spoločne.

Pre komponenty chemického servisu je rohož z uhlíkových vlákien len jednou časťou konštrukcie. Chemickú odolnosť je potrebné stanoviť z celého laminátu, vrátane živicového systému, chemického média, koncentrácie, teploty, času pôsobenia a hrúbky laminátu.

Pre elektrické aplikácie poskytuje uhlíkové vlákno elektrickú vodivosť v materiáli. Či je táto vodivosť dostatočná pre konkrétny dizajn tienenia alebo uzemnenia, závisí od kontaktu vlákna, spojitosti vrstvy, spojovacích bodov, geometrie komponentov a celkového elektrického dizajnu.

Úvahy o spracovaní a špecifikácii

Primeranú špecifikáciu nemožno určiť len z názvu produktu. Zamýšľaný proces formovania a hotový diel zvyčajne poskytujú východiskový bod pre výber materiálu.

Kompatibilita so živicou

Epoxidové, polyesterové, vinylesterové a iné živicové systémy sa líšia viskozitou, zmáčavosťou, teplotou vytvrdzovania a vlastnosťami finálnej matrice. Tieto faktory ovplyvňujú, ako sa rohož zo sekaných vlákien integruje do laminátu.

Proces formovania

Ručné kladenie, vákuové spracovanie, lisovanie a iné kompozitné procesy kladú rôzne požiadavky na manipuláciu s materiálom a penetráciu živice. Požadovaná konfigurácia rohože by sa mala zvážiť spolu s výrobnou metódou.

Geometria dielu

Ploché panely, hlboké krivky, úzke rohy a zložité tvarované profily môžu vyžadovať rôzne rezacie a polohovacie úpravy. Požiadavky na šírku a dĺžku by preto mali vychádzať zo skutočných rozmerov komponentov a nemali by sa vyberať len zo štandardných veľkostí kotúčov.

Povrchová úprava

Pre rôzne požiadavky na hotové výrobky je možné použiť lesklé, matné a pololesklé možnosti. Vzhľad po vytvrdnutí je ovplyvnený rohožou, rozložením živice, povrchom formy, podmienkami vytvrdzovania a následnou konečnou úpravou.

Priemyselné kompozitné aplikácie

FRP rúry, nádrže a technologické zariadenia

The material can form part of the laminate used in pipes, tanks, chemical containers, and other FRP equipment. For these products, the surface layer and structural reinforcement should be designed separately according to the service conditions.

Elektrické a elektronické skrine

Vďaka vodivosti uhlíkových vlákien je tento materiál relevantný pre vybrané kompozitné kryty a kryty. Ak sa vyžaduje elektromagnetické alebo vysokofrekvenčné tienenie, výkon tienenia je potrebné overiť na hotovom kryte a nie odvodzovať zo samotnej suchej podložky.

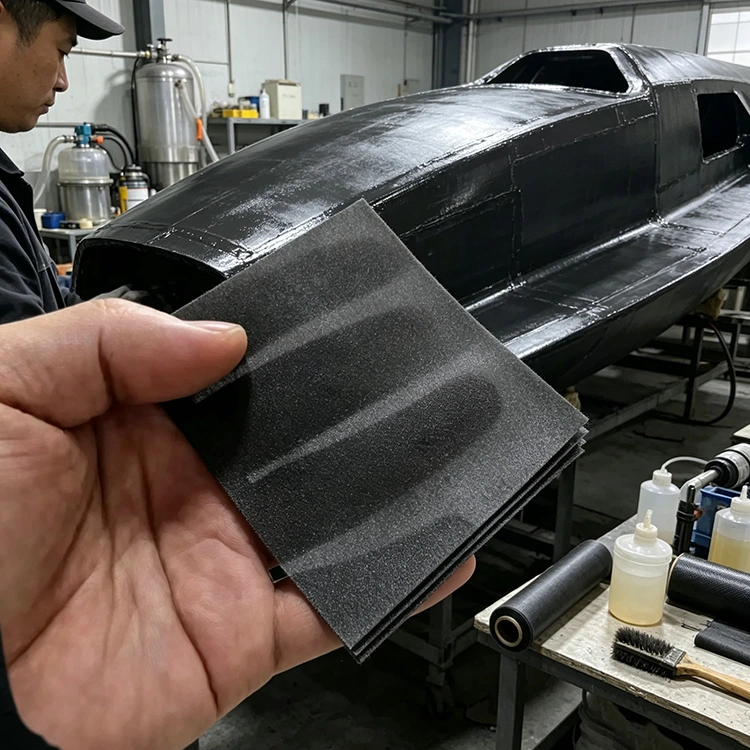

Automobilové a lisované komponenty

Automobilové a iné lisované kompozitné diely môžu používať netkanú povrchovú vrstvu z uhlíkových vlákien, kde je potrebné zvážiť vzhľad, geometriu, hmotnosť a laminátovú konštrukciu spoločne. Skutočná poloha materiálu by mala zodpovedať dizajnu komponentu.

Športové a priemyselné výrobky

Materiál môže byť tiež začlenený do vybraného športového vybavenia, krytov, krytov a iných tvarovaných kompozitných produktov. Plošná hmotnosť, hrúbka, povrchová úprava a spôsob spracovania by mali byť stanovené pred výrobou.

Dostupné špecifikácie

Informácie o výrobe a zásobovaní

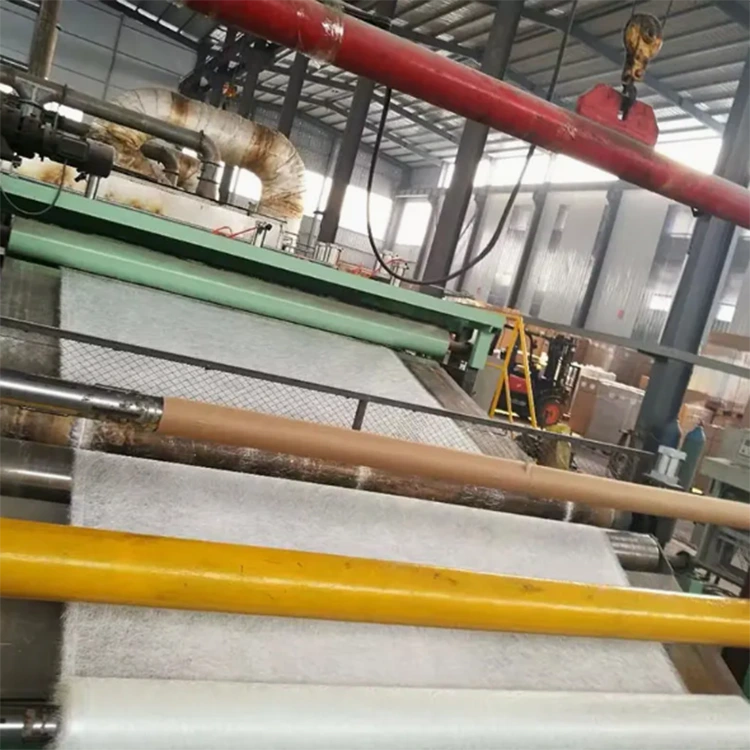

Yuruis sa zaoberá výrobou vláknových kompozitných materiálov od roku 2017. Jej sortiment zahŕňa materiály z uhlíkových vlákien, materiály zo sklenených vlákien a produkty súvisiace s FRP, pričom výroba sa nachádza v Taizhou, provincia Jiangsu, Čína.

Uvedená výrobná kapacita tohto materiálu je 2 milióny m² ročne. Štandardné možnosti šírky sú 1 m a 1,25 m, pričom hrúbka, dĺžka a celkové rozmery môžu byť špecifikované podľa individuálnych požiadaviek výroby.

Pri opakovaných objednávkach je dôležité zachovať rovnakú špecifikáciu materiálu pre konzistentnosť procesu. Aplikácia, spôsob formovania, požadované rozmery, odhadované množstvo a miesto určenia by mali byť zahrnuté v počiatočnom dopyte, aby bola jasne definovaná požiadavka na výrobu.

Informácie pre dopyt na produkt

Pri vyžiadaní cenovej ponuky priemyselnej povrchovej rohože z uhlíkových vlákien sú na kontrolu požadovanej špecifikácie užitočné nasledujúce informácie:

Aplikácia

FRP nádrž, potrubie, automobilový komponent, elektronický kryt, športové vybavenie, priemyselné puzdro alebo iný kompozitný produkt.

Požiadavka na materiál

Požadovaná šírka, hrúbka, dĺžka, rozmery, povrchová úprava a akékoľvek požiadavky špecifické pre aplikáciu.

Výrobný proces

Ručné kladenie, vákuové spracovanie, formovanie, spracovanie súvisiace s predimpregnovaným laminátom alebo iná metóda výroby kompozitov.

Objednávacie množstvo

Požiadavka na vzorku, skúšobné množstvo, odhadovaná mesačná spotreba alebo pravidelný objem výroby.

Informácie o doručení

Cieľová krajina a preferovaný spôsob balenia alebo dopravy.

Jasné výrobné informácie zmenšujú medzery v špecifikáciách počas cenovej ponuky a poskytujú praktickejší základ pre hodnotenie kompatibility materiálu so zamýšľaným kompozitným procesom.

FAQ

1. Na čo slúži táto povrchová rohož z uhlíkových vlákien?

Primárne sa používa ako netkaná povrchová vrstva alebo sekundárna výstuž v kompozitných laminátoch. Aplikácie zahŕňajú zariadenia FRP, lisované kryty, automobilové komponenty, športové produkty a vybrané elektrické alebo elektronické kryty.

2. Ako sa líši od tkaniny z uhlíkových vlákien?

Tkaná látka používa súvislé vlákna usporiadané v definovaných smeroch a vo všeobecnosti sa vyberá, keď je potrebné smerové vystuženie. Tento materiál využíva nasekané vlákna v netkanej štruktúre, vďaka čomu je užitočný na pokrytie povrchu a tvarovaných plôch, kde nie je potrebná pevná tkaná konštrukcia.

3. Ktoré živicové systémy možno použiť s materiálom?

Epoxidové, polyesterové, vinylesterové a iné živicové systémy sa môžu zvážiť v závislosti od kompozitného procesu. Kompatibilita by sa mala kontrolovať v porovnaní so skutočným zložením živice, správaním sa pri zmáčaní, podmienkami vytvrdzovania a usporiadaním výstuže.

4. Je možné prispôsobiť šírku, hrúbku a dĺžku?

áno. Uvedené špecifikácie zahŕňajú šírku 1 m a 1,25 m, prispôsobenú hrúbku, dĺžku požadovanú zákazníkom a vlastné rozmery. Konečná špecifikácia by mala byť potvrdená pred výrobou.

5. Je vhodný pre chemické kompozitné zariadenia?

Môže byť začlenený do FRP potrubí, nádrží, kontajnerov a procesných zariadení. Chemická vhodnosť použitia sa musí vyhodnotiť pre celý laminát vrátane živice, prevádzkového média, koncentrácie, teploty, podmienok expozície a predpokladanej životnosti.

6. Môže to prispieť k tieneniu EMI alebo RF?

Uhlíkové vlákno je elektricky vodivé a môže prispievať k tieneniu vo vhodne navrhnutom kompozitnom kryte. Skutočný výkon tienenia závisí od vodivej kontinuity, konštrukcie vrstvy, uzemnenia, geometrie komponentov a hotového krytu.
