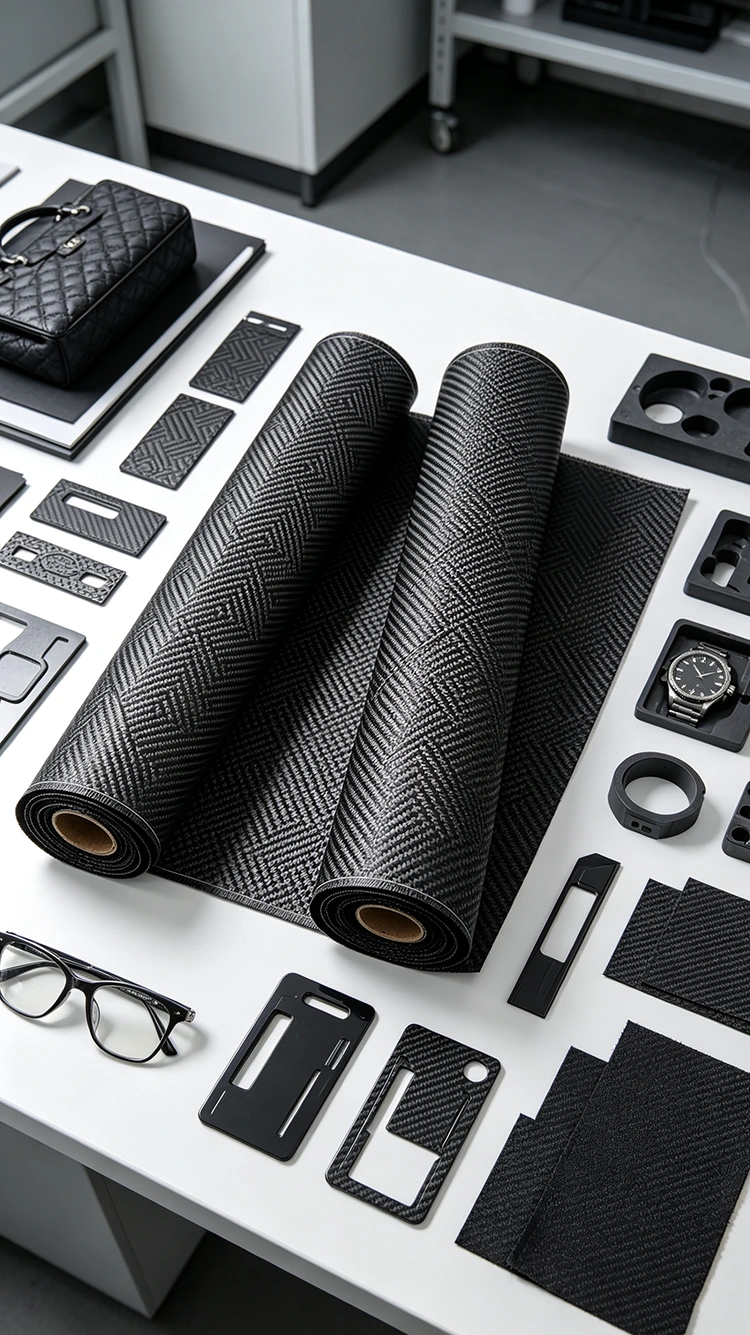

Jednosmerná tkanina z uhlíkových vlákien

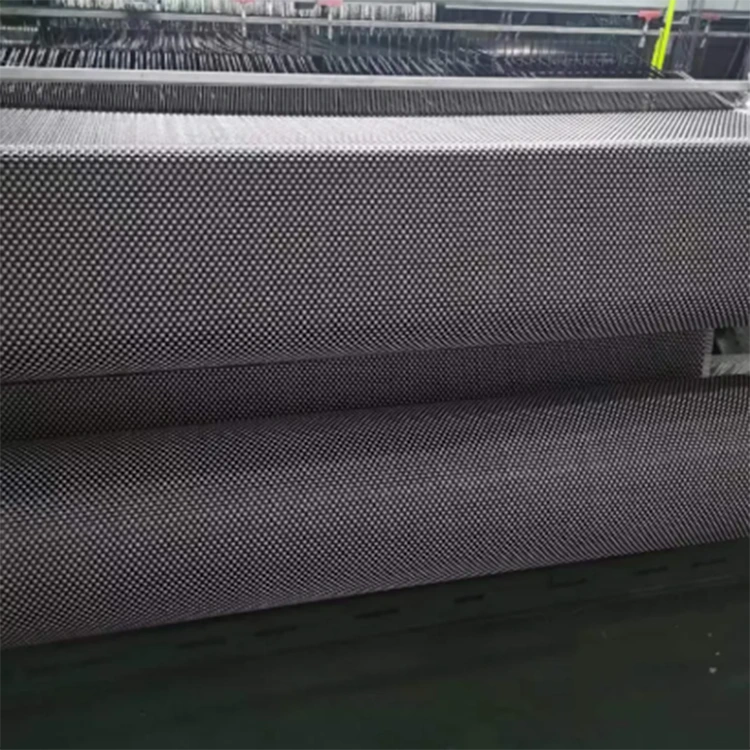

Jednosmerná tkanina z uhlíkových vlákien sa v tejto špecifikácii dodáva v žakárovej tkanej konštrukcii. Proces tkania riadi usporiadanie priadzí z uhlíkových vlákien, aby sa vytvorila definovaná štruktúra tkaniny a povrchový vzor. Na rozdiel od štandardnej hladkej alebo keprovej tkaniny umožňuje žakárové tkanie meniť usporiadanie priadze, aby sa vytvorili rôzne viditeľné vzory.

Pri výrobe kompozitov je vzor tkaniny iba jednou časťou špecifikácie materiálu. Trieda uhlíkových vlákien, hmotnosť tkaniny, usporiadanie priadze, živicový systém, hrúbka laminátu a podmienky formovania majú väčší vplyv na vlastnosti hotového kompozitu. Žakárová konštrukcia je preto najrelevantnejšia, keď je potrebné pri výbere materiálu zvážiť štruktúru látky aj viditeľný povrch.

Ako sa žakárová tkanina z uhlíkových vlákien líši

Hladké a keprové tkaniny z uhlíkových vlákien používajú relatívne pravidelné vzory prepletania. Žakárové tkanie využíva kontrolovaný výber priadze počas tkania, čo umožňuje špecifickým oblastiam tkaniny sledovať rôzne usporiadanie vzorov.

Tým sa mení vzhľad tkaného povrchu bez toho, aby sa samotná väzba stala náhradou za štrukturálny dizajn. Ak sa tkanina použije v nosnom lamináte, požadovaný druh vlákna, hmotnosť tkaniny, živicový systém a konštrukcia laminátu by sa mali stanoviť podľa požiadaviek na komponenty.

V prípade viditeľných kompozitných dielov môže tkaný vzor zostať po formovaní odhalený a stať sa súčasťou hotového povrchu. Vďaka tomu je konštrukcia relevantná pre komponenty, ako sú automobilové čalúnenie, športové produkty, kryty zariadení a prispôsobené kompozitné diely.

Skutočný vzhľad po formovaní závisí aj od distribúcie živice, konsolidácie, stavu formy a povrchovej úpravy. Vzor na suchej tkanine by sa preto nemal považovať za záruku konečného tvarovaného vzhľadu.

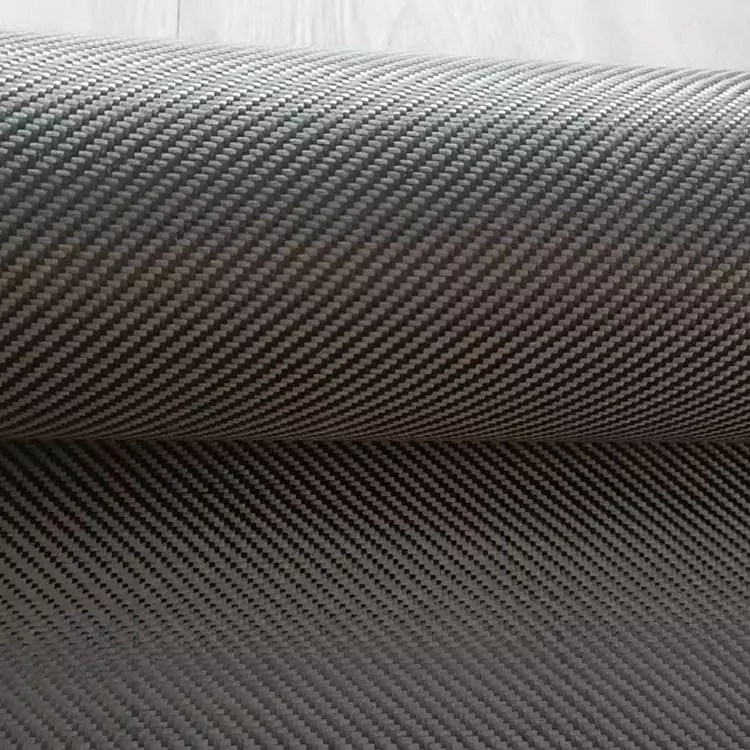

Žakárová, hladká a keprová väzba

Tieto látkové konštrukcie sa líšia najmä usporiadaním priadze a výsledným povrchovým vzorom. Vhodný výber závisí od požadovaného správania tkaniny, geometrie komponentov a konečného vzhľadu.

Tabuľka popisuje skôr typické vizuálne a aplikačné rozdiely ako mechanické hodnotenie. Žakárová tkanina nie je automaticky pevnejšia alebo tuhšia ako obyčajná alebo keprová tkanina. Konečné vlastnosti kompozitu závisia od kompletného materiálového systému a dizajnu laminátu.

Výber látky pre kompozitný diel

Tkanina by sa mala vybrať po stanovení základných požiadaviek na komponent. Dôležité úvahy zahŕňajú požadovanú hmotnosť tkaniny, šírku, vzor povrchu, zakrytie, hrúbku laminátu a spôsob tvarovania.

Pre plochý alebo relatívne jednoduchý komponent môže postačovať pravidelná tkaná štruktúra. Zložitejšie povrchy môžu vyžadovať konštrukciu tkaniny, ktorá môže sledovať formu bez nadmerného skreslenia. Ak uhlíkové vlákno zostane viditeľné, pri rezaní a ukladaní by sa mal zvážiť aj požadovaný vzor.

Orientácia výstuže zostáva samostatnou konštrukčnou úvahou. Vzor tkaného povrchu sám o sebe nedefinuje primárny smer konštrukčného zaťaženia kompozitu. Pre časti so špecifickým smerovým zaťažením by mal byť laminát navrhnutý okolo požadovanej orientácie vlákien a usporiadania vrstiev.

Požiadavky na viditeľný povrch

Keď tkanina z uhlíkových vlákien zostane viditeľná, je dôležitá konzistencia medzi susednými kusmi. Smer rezu, napätie tkaniny a manipulácia počas kladenia môžu ovplyvniť zarovnanie vzoru, najmä na zakrivených povrchoch.

Povrch formy a živicový systém tiež ovplyvňujú vzhľad po vytvrdnutí. Rovnomerný vzor suchej tkaniny môže stále produkovať odlišný vizuálny výsledok, ak tok živice, konsolidácia alebo povrchová úprava nie sú dôsledne kontrolované.

Štrukturálne požiadavky

V prípade konštrukčných komponentov by sa látka mala hodnotiť spolu s triedou uhlíkových vlákien, systémom živice, obsahom vlákien a plánom laminátu. Žakárový vzor by sa nemal používať ako primárny základ na určenie vhodnosti konštrukcie.

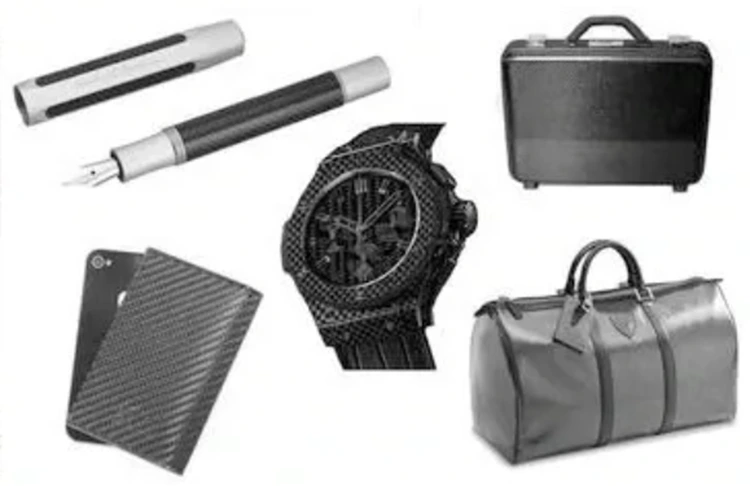

Typické aplikácie

Automobilové komponenty

Žakárová tkanina z uhlíkových vlákien môže byť zvažovaná pre viditeľné vnútorné obloženie, dekoratívne panely, kryty vybavenia a ďalšie komponenty, kde tkaný povrch tvorí súčasť konečného vzhľadu. Špecifikácia tkaniny by mala zodpovedať geometrii tvarovania a požadovanej povrchovej úprave.

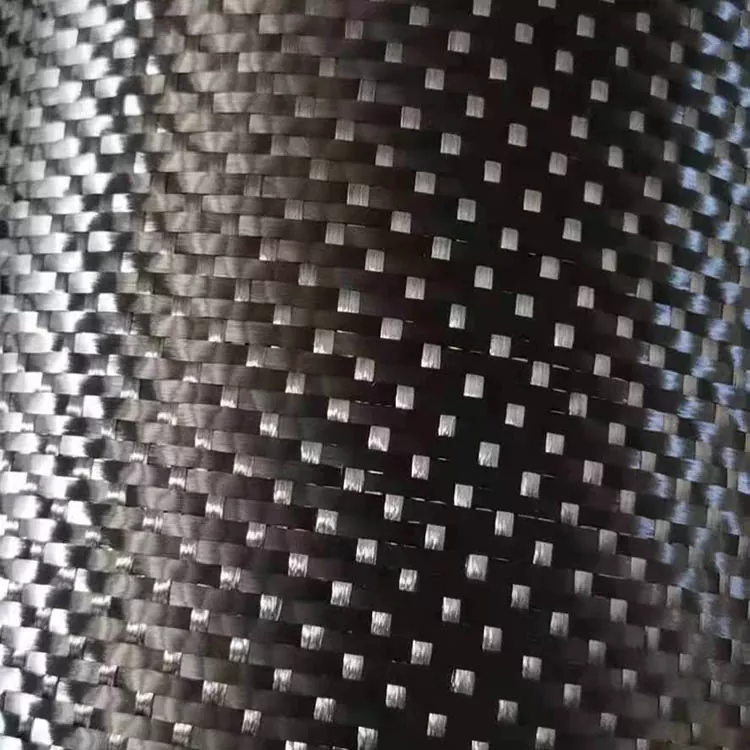

Športové vybavenie

Športové výrobky, ako sú komponenty bicyklov, konštrukcie rakiet, pádla a príslušenstvo, môžu používať viditeľnú tkaninu z uhlíkových vlákien, kde je vzor povrchu zachovaný aj po formovaní. Požadovaná hmotnosť látky a konštrukcia laminátu závisia od jednotlivých komponentov.

Elektronické vybavenie

Vybrané kryty a konštrukcie zariadení môžu obsahovať tkaninu z uhlíkových vlákien, ak materiál spĺňa mechanické a rozmerové požiadavky aplikácie. Uhlíkové vlákno je elektricky vodivé, takže tam, kde sa materiál používa okolo elektronických zostáv, by sa mali prehodnotiť izolačné a elektromagnetické požiadavky.

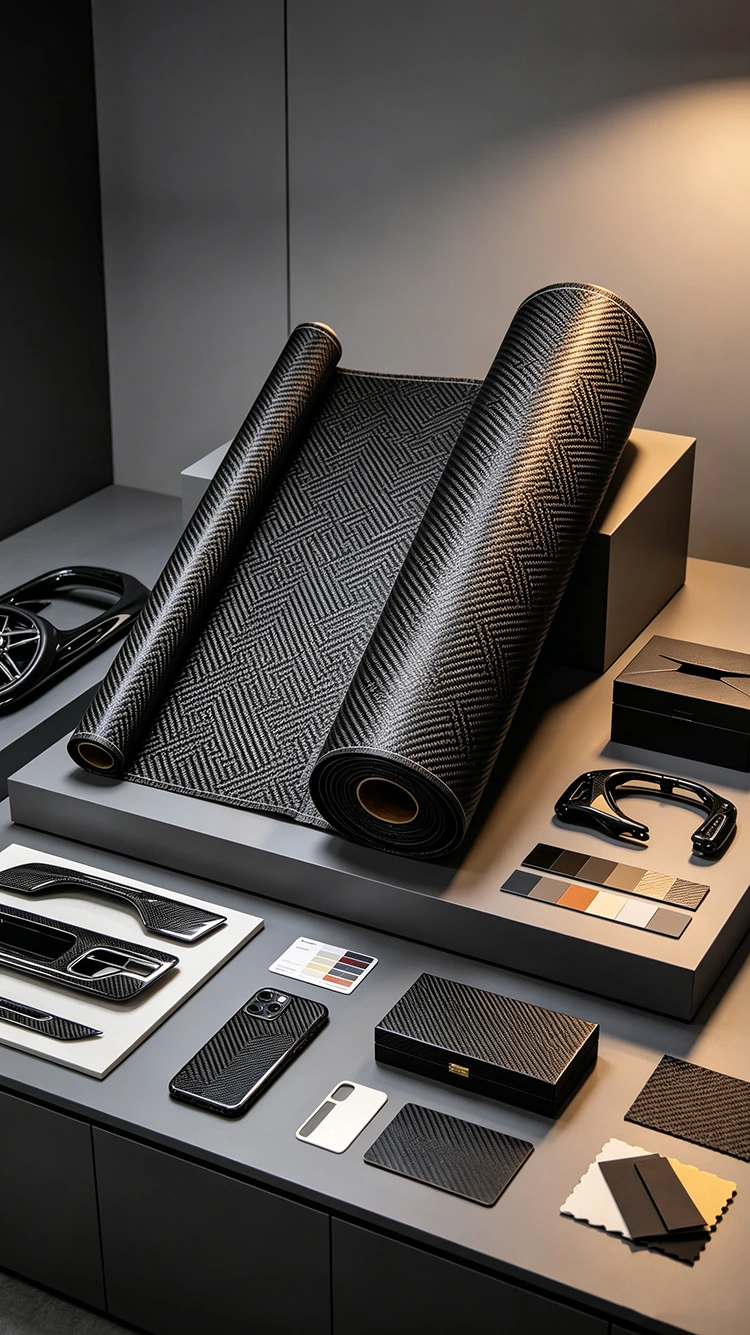

Prispôsobené kompozitné produkty

Prispôsobené kompozitné diely môžu používať žakárovú tkaninu, ak sa vyžaduje konkrétny tkaný vzor. Pred výrobou by sa mal vzor, ​​hmotnosť látky, rozmery, živicový systém a proces formovania potvrdiť spoločne a nie špecifikovať látku iba vzhľadom.

Informácie o materiáli

Spracovanie a povrchová úprava

Konečný vzhľad tkaného komponentu z uhlíkových vlákien je ovplyvnený celým procesom formovania. Umiestnenie tkaniny, tok živice, konsolidačný tlak, povrch formy a podmienky vytvrdzovania môžu zmeniť spôsob, akým sa väzba objaví po uvoľnení dielu z formy.

Pri komponentoch s viditeľným povrchom z uhlíkových vlákien by sa s tkaninou malo pri rezaní a ukladaní zaobchádzať opatrne. Nadmerné naťahovanie alebo pohyb môže narušiť usporiadanie priadze a spôsobiť viditeľné skreslenie vzoru.

If a clear coating is applied after molding, its thickness, surface condition and compatibility with the composite should also be considered. The finished appearance is therefore determined by the fabric and the subsequent processing steps rather than by the weaving method alone.

Úvahy o manipulácii a servise

Pred lisovaním by sa tkanina z uhlíkových vlákien mala skladovať a manipulovať s ňou podľa požiadaviek príslušného materiálového systému. Po začlenení do vytvrdeného kompozitu sú prevádzkové podmienky určené hlavne živicovým systémom, dizajnom laminátu, prevádzkovým prostredím a podmienkami zaťaženia.

V prípade viditeľných komponentov z uhlíkových vlákien by sa pri bežnom čistení malo vyhnúť zbytočnému oderu a agresívnym chemikáliám, ktoré môžu ovplyvniť povrchový náter alebo živicu. Teplotná expozícia by mala zostať v rámci limitov stanovených pre hotový kompozitný systém.

Povrchové škrabance nemusia nutne znamenať štrukturálne zlyhanie. Avšak praskanie, delaminácia, významné poškodenie nárazom alebo odkrytá výstuž by sa mali hodnotiť, ak má komponent konštrukčnú funkciu.

Kedy by sa mal skontrolovať komponent z uhlíkových vlákien?

Neexistuje žiadny univerzálny interval kontroly alebo výmeny pre každý komponent z uhlíkových vlákien. Vhodný plán údržby závisí od konštrukcie dielu, prevádzkového prostredia, podmienok zaťaženia a požiadaviek výrobcu.

Osobitná pozornosť by sa mala venovať viditeľným znakom, ako sú:

· Popraskanie laminátu

· Delaminácia alebo oddelenie

· Značné poškodenie nárazom

· Vystavenie vláknam v dôsledku zlyhania povrchu

· Strata štrukturálnej integrity

· Vážne poškodenie ochranného náteru

V prípade dielov kritických z hľadiska bezpečnosti by sa rozhodnutia o kontrole a výmene mali riadiť skôr požiadavkami na údržbu špecifikovanými pre hotový výrobok než všeobecným odhadom životnosti.

FAQ

Čo je to jednosmerná tkanina z uhlíkových vlákien?

Jednosmerná tkanina z uhlíkových vlákien v tejto špecifikácii produktu používa metódu žakárového tkania na výrobu tkaného materiálu z uhlíkových vlákien s definovaným povrchovým vzorom. Presné usporiadanie priadze, hmotnosť tkaniny a štrukturálne charakteristiky by mali byť potvrdené zo špecifikácie materiálu.

Ako sa žakár líši od keprových uhlíkových vlákien?

Kepr používa pravidelný diagonálny vzor prepletania, zatiaľ čo žakárové tkanie umožňuje väčšiu variabilitu usporiadania priadze a viditeľného vzoru. Rozdiel je skôr v konštrukcii látky a vzhľade než v automatickom rozdiele v mechanickom výkone.

Je žakárové uhlíkové vlákno vhodné pre konštrukčné kompozity?

It can be incorporated into composite parts, but structural suitability depends on the carbon fiber grade, fabric weight, resin system, fiber orientation and laminate design. Samotná metóda žakárového tkania neurčuje mechanické vlastnosti hotového komponentu.

Dá sa žakárový vzor prispôsobiť?

Dostupnosť vzoru závisí od špecifikácie tkania a výrobných požiadaviek. Dopyt na mieru by mal obsahovať požadovaný vzor, ​​hmotnosť látky, rozmery a zamýšľanú aplikáciu na vyhodnotenie.

Je vhodný do automobilových interiérov?

Možno ho zvážiť pre viditeľné obloženie z uhlíkových vlákien, panely, dekoratívne komponenty a iné automobilové aplikácie, kde je tkaný povrch súčasťou konečného vzhľadu. Materiál a proces formovania by sa mali kontrolovať podľa požiadaviek na komponenty.

Ako dlho vydrží žakárový kompozit z uhlíkových vlákien?

Neexistuje žiadna jednotná hodnota životnosti použiteľná pre každý hotový diel. Životnosť závisí od živicového systému, laminátovej konštrukcie, vplyvu prostredia, teploty, podmienok zaťaženia a údržby.

Ako by sa mali udržiavať viditeľné časti z uhlíkových vlákien?

Udržujte povrch čistý a vyhýbajte sa zbytočnému oderu alebo agresívnym chemikáliám. Ak je prítomný ochranný náter, mal by sa monitorovať aj jeho stav, pretože zlyhanie povrchového náteru môže ovplyvniť vzhľad a ochranu kompozitu.

Kedy by sa mal vymeniť hotový komponent?

Výmena by mala vychádzať zo skutočného stavu a požiadaviek na údržbu hotového komponentu. Prasknutie, delaminácia, významné poškodenie vplyvom nárazu alebo strata štrukturálnej integrity sú relevantnejšími ukazovateľmi ako pevný počet rokov prevádzky.
