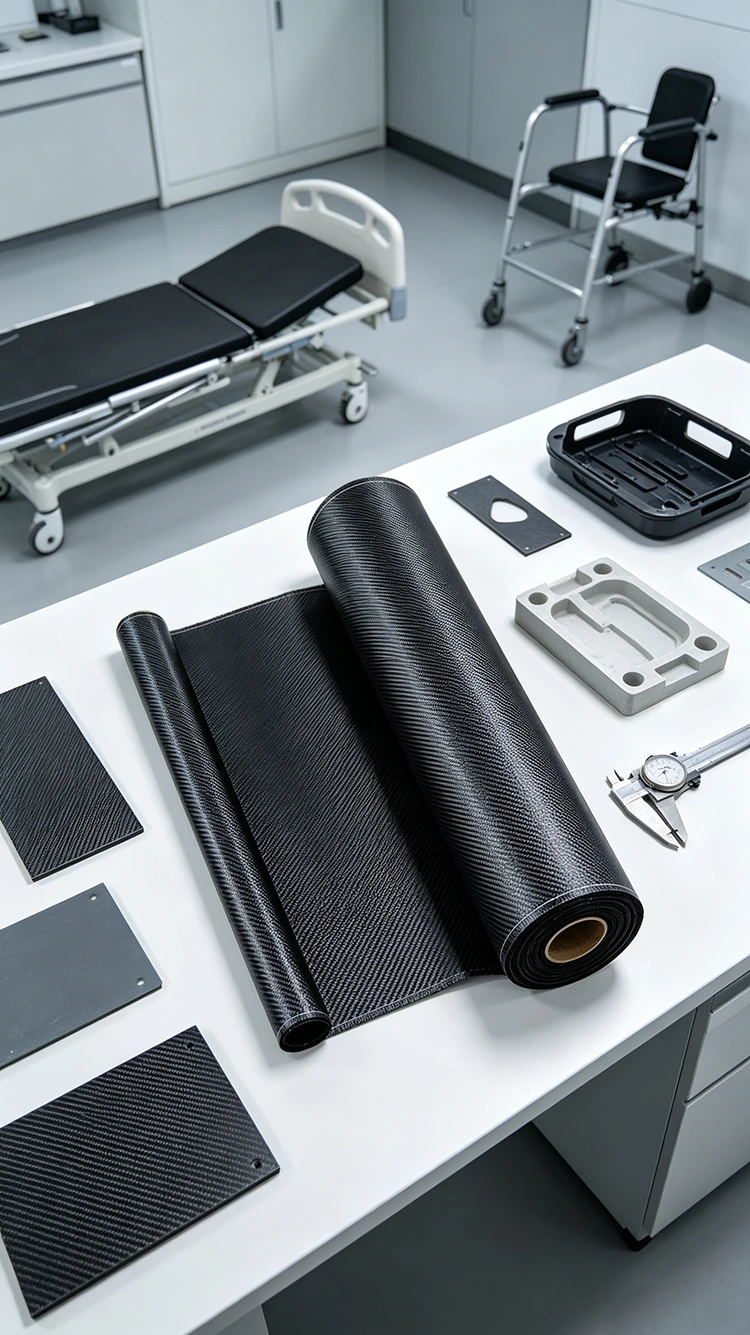

Keprová väzba z uhlíkových vlákien

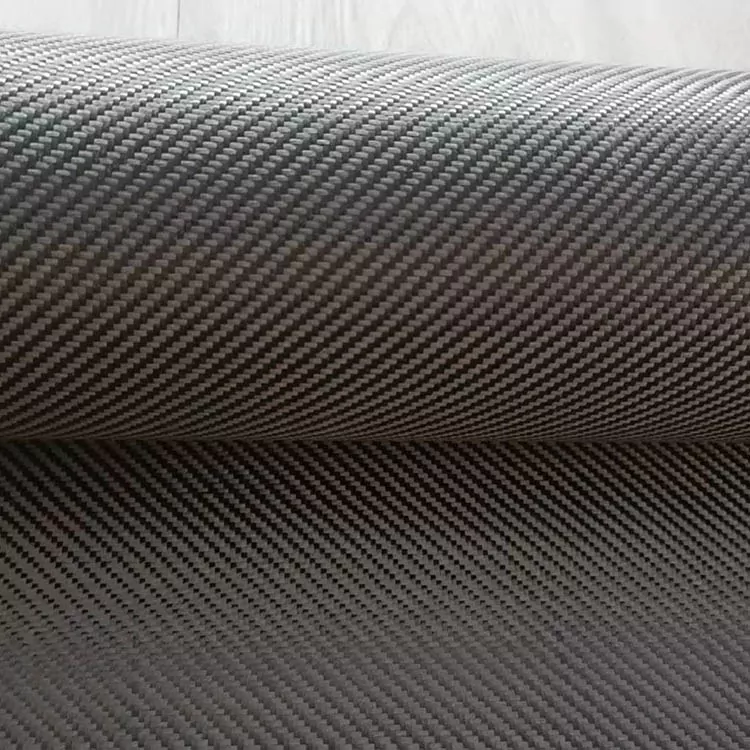

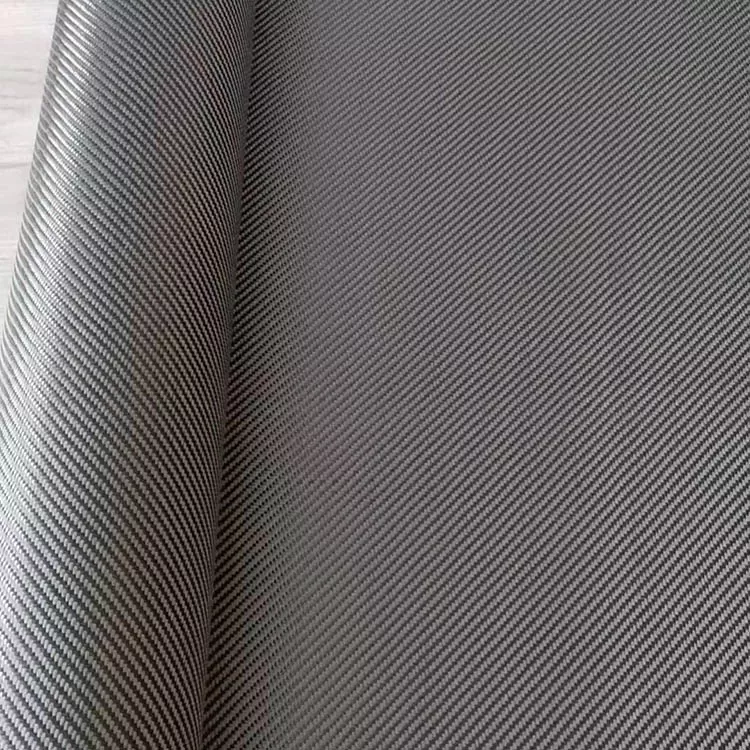

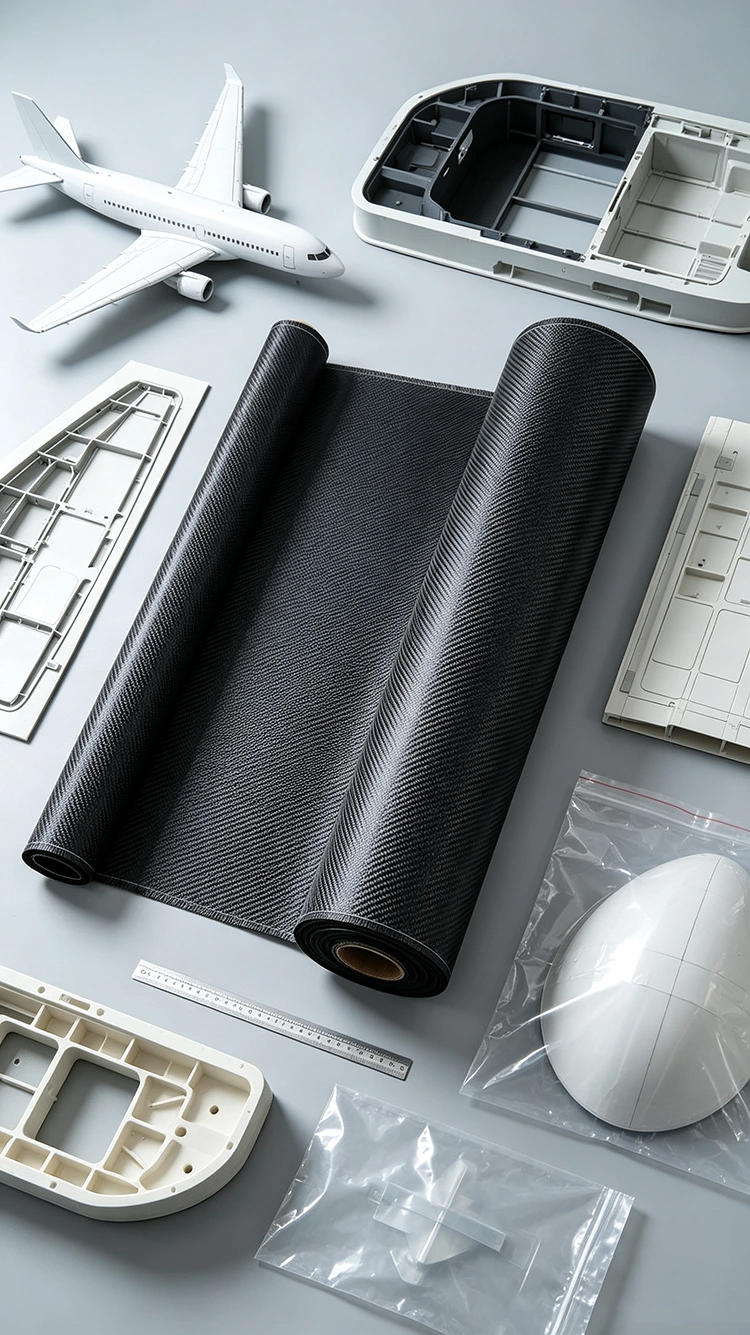

Keprová väzba z uhlíkových vlákien je tkaná výstuž, v ktorej sa osnovné a útkové priadze prepletajú a vytvárajú diagonálny povrchový vzor. V porovnaní s plátnovou väzbou umožňuje väzbová štruktúra väčší pohyb medzi priadzami, čo môže pomôcť tkanine sledovať mierne krivky počas kladenia. Rovnaký diagonálny vzor je tiež bežne zachovaný na lisovaných častiach, kde je povrch uhlíkových vlákien ponechaný viditeľný.

Výplet je len jednou časťou špecifikácie materiálu. Trieda uhlíkových vlákien, plošná hmotnosť, živicový systém a laminátová konštrukcia určujú, ako tkanina prispieva k hotovému kompozitu, zatiaľ čo geometria formy a proces tvarovania ovplyvňujú, ako sa s ňou dá manipulovať počas výroby.

Čo mení štruktúra kepru

V keprovej konštrukcii sa prepletacie body progresívne pohybujú po tkanine, namiesto toho, aby vytvárali opakovaný vzor plátnovej väzby. To dáva priadzam väčšiu voľnosť pri vzájomnom posúvaní, keď je tkanina umiestnená na zakrivenom povrchu.

Rozdiel je zreteľnejší na častiach s meniacimi sa obrysmi. Tkaninu, ktorá dokáže prispôsobiť určitý pohyb v rovine, možno ľahšie umiestniť okolo miernej krivky ako tesnejšie prepletenú konštrukciu. To však neznamená, že každá keprová tkanina bude zakrytá rovnakým spôsobom. Veľkosť priadze, hmotnosť látky, tesnosť väzby a geometria povrchu, to všetko ovplyvňuje výsledok.

Pre tesné polomery alebo hlboké trojrozmerné tvary je užitočná skúška tvarovania, pretože miestne zvrásnenie alebo deformácia priadze sa dá presne posúdiť iba v porovnaní so skutočnou geometriou.

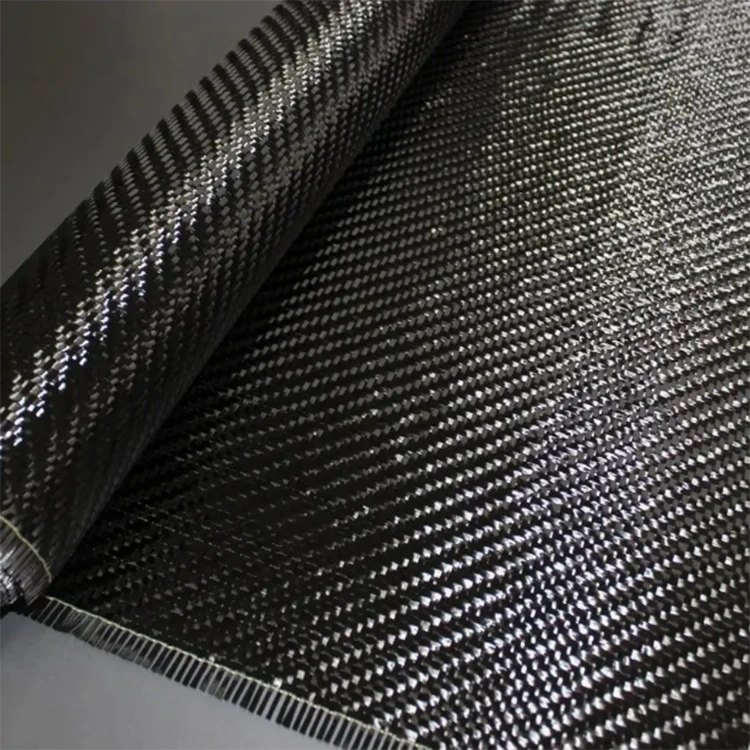

Diagonálna väzba pre viditeľné povrchy

Diagonálny vzor je jedným z najznámejších znakov keprovej tkaniny z uhlíkových vlákien. Keď je vytvrdený laminát dokončený s čírym náterom, väzba môže zostať viditeľná cez povrch komponentu.

Smer vzoru je potrebné kontrolovať počas rezania a ukladania. Ak sa dve časti tkaniny stretnú s rôznymi orientáciami, diagonálne čiary nebudú pokračovať rovnomerne cez spoj. Na viditeľných paneloch je preto potrebné pred lisovaním zvážiť rozloženie rezu a umiestnenie vrstvy.

Na konečný vzhľad má vplyv aj distribúcia živice, konsolidácia a povrchová úprava. Vzor viditeľný na suchej tkanine sa môže zmeniť v definícii po vytvarovaní laminátu a potiahnutí.

Použitie kepru na zakrivených komponentoch

Keprová tkanina sa bežne používa na komponenty, ktoré nie sú úplne ploché, vrátane ozdobných dielov, krytov, častí bicyklov, komponentov motocyklov a športového vybavenia.

Tkaninu je možné strihať ako väčší kus, keď je povrch relatívne otvorený, alebo rozdeliť na menšie časti, kde sa geometria mení výraznejšie. Väčšie kusy redukujú počet spojov, ale môžu vyžadovať viac úprav pri ukladaní. Menšie kusy môžu ľahšie sledovať miestne obrysy, ale kĺby musia byť umiestnené opatrne.

Pre viditeľný uhlíkový povrch by mal strihací vzor zodpovedať aj smeru diagonálnej väzby. Udržiavanie rovnakej orientácie medzi susednými kusmi môže byť dôležité, keď sa vyžaduje súvislý vizuálny vzor.

Špecifikácia

Špecifikácia materiálu na výrobu

Požadovaná hmotnosť tkaniny sa zvyčajne zvažuje spolu s cieľovou hrúbkou laminátu a metódou tvarovania. Nižšia plošná hmotnosť umožňuje použiť viac jednotlivých vrstiev, zatiaľ čo ťažšia tkanina môže znížiť počet vrstiev potrebných pre danú hrúbku laminátu.

Trieda uhlíkových vlákien by mala byť špecifikovaná oddelene od väzby. Rovnakú keprovú konštrukciu je možné vyrobiť s rôznymi druhmi vlákien a výsledné vlastnosti kompozitu nebudú identické.

Kompatibilita so živicou je ďalším výrobným faktorom. Mokré kladenie, vákuová infúzia, lisovanie a spracovanie predimpregnovaných laminátov majú rôzne požiadavky na tok živice, konsolidáciu a manipuláciu. Tkanina by preto mala byť prispôsobená skutočnému procesu a nie špecifikovaná iba svojím vzhľadom.

Informácie na poskytnutie materiálneho dopytu

Výrobný dopyt sa ľahšie hodnotí, keď sú jasne stanovené základné materiálové požiadavky. Relevantné informácie zahŕňajú:

· Konštrukcia keprovej väzby

· Trieda uhlíkových vlákien

· Hmotnosť látky / GSM

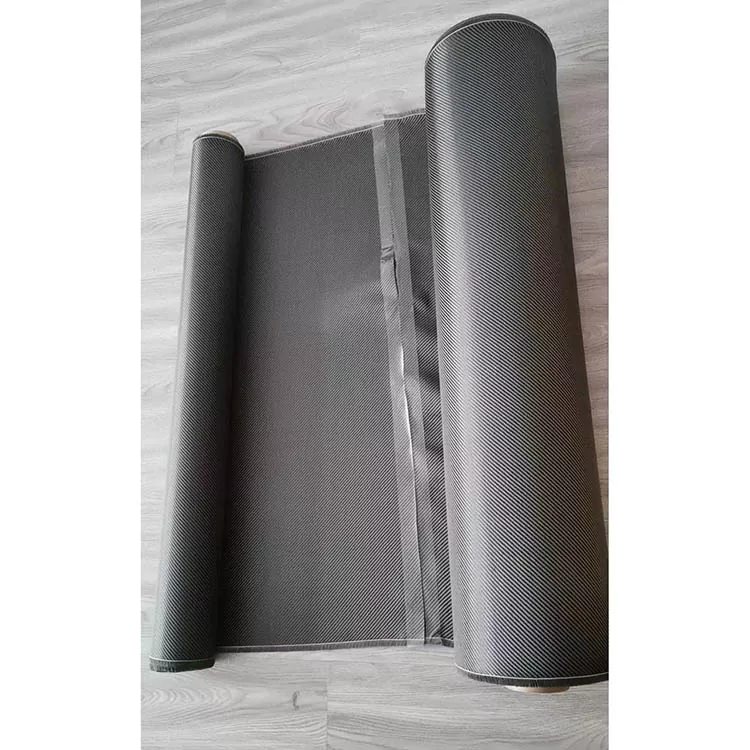

· Požadovaná šírka a dĺžka rolky

· Cieľová hrúbka alebo hrúbka laminátu

· Systém živice

· Proces tvarovania

· Geometria komponentov

· Požiadavky na viditeľný povrch

Ak materiál nahrádza existujúcu tkaninu, ako referenciu možno použiť aj dostupný hárok so špecifikáciami alebo vzorku. To je užitočné najmä vtedy, keď nový materiál potrebuje zodpovedať zaužívanému procesu rezania, kladenia alebo formovania.

Aplikácie

Keprová tkanina z uhlíkových vlákien sa používa v lisovaných kompozitných častiach, kde sa tkanina potrebuje prispôsobiť tvarovaným povrchom alebo poskytnúť definovaný tkaný vzhľad.

Automobilové aplikácie zahŕňajú vnútorné obloženie, panely, kryty a ďalšie komponenty z uhlíkových vlákien. Časti bicyklov a motocyklov môžu používať tkanú výstuž na zakrivených častiach, kde tkanina musí sledovať povrch formy.

Športové vybavenie, ako sú pádla, rakety a iné tvarované konštrukcie, môžu tiež obsahovať materiál ako súčasť laminátu. Priemyselné zariadenia a kryty môžu používať tkané uhlíkové vlákna, kde je možné pomocou zvoleného laminátu dosiahnuť požadované mechanické a rozmerové vlastnosti.

V prípade elektronických krytov alebo komponentov umiestnených v blízkosti elektrických zostáv by sa pri určovaní požiadaviek na izoláciu a uzemnenie mala zvážiť elektrická vodivosť uhlíkových vlákien.

FAQ

Čo je keprová tkanina z uhlíkových vlákien?

Je to tkaná výstuž z uhlíkových vlákien vyrobená s keprovou väzbovou štruktúrou. Usporiadanie priadze vytvára diagonálny povrchový vzor, ​​zatiaľ čo skutočná špecifikácia materiálu závisí od triedy uhlíkových vlákien, hmotnosti tkaniny a konštrukcie.

Ako sa keper líši od plátnovej väzby?

Kepr a plátnová väzba používajú rôzne postupnosti prepletania priadze. Kepr má diagonálny vzor a vo všeobecnosti umožňuje väčší pohyb priadze, zatiaľ čo plátnová väzba má pevnejšie opakovanú štruktúru nad spodnou väzbou. Ich vhodnosť závisí od geometrie súčiastky a výrobného procesu.

Čo znamená 2×2 keper?

2x2 opisuje špecifickú keprovú konštrukciu, v ktorej priadze prechádzajú cez dve a pod dve v opakujúcom sa poradí. Ak projekt vyžaduje túto konštrukciu, väzba by mala byť potvrdená v špecifikácii materiálu.

Môže sa keprová tkanina použiť na zakrivené formy?

áno. Môže sa prispôsobiť miernym krivkám a meniacim sa obrysom, ale skutočné zakrytie závisí od hmotnosti tkaniny, konštrukcie priadze a geometrie formy. Skúška tvárnenia je užitočná pre zložité diely alebo diely s malým polomerom.

Dá sa použiť na viditeľné časti z uhlíkových vlákien?

áno. Diagonálna väzba môže zostať viditeľná po formovaní a povrchovej úprave. Konzistentná orientácia tkaniny počas strihania a ukladania je dôležitá, keď sa vyžaduje jednotný vzor.

Je možné prispôsobiť hmotnosť a rozmery látky?

áno. Hmotnosť, šírka, dĺžka a súvisiace špecifikácie môžu byť definované podľa komponentu a výrobného procesu.

Aké informácie sú potrebné pre cenovú ponuku?

Užitočné informácie zahŕňajú konštrukciu väzby, triedu uhlíkových vlákien, GSM, šírku, dĺžku kotúča, množstvo, aplikáciu a proces formovania. Pre viditeľné časti je potrebné špecifikovať aj požadovanú povrchovú úpravu a smer vzoru.

Môže byť vzorka vyhodnotená pred výrobou?

O hodnotení vzorky možno uvažovať vtedy, keď je potrebné skontrolovať tkaninu z hľadiska splývavosti, znášanlivosti živice, vzhľadu povrchu alebo správania pri spracovaní so špecifickou výrobnou metódou.

Znamená keprová väzba vyššiu pevnosť?

Nie. Samotná konštrukcia väzby neurčuje pevnosť alebo tuhosť hotového kompozitu. Tieto vlastnosti závisia od triedy uhlíkových vlákien, hmotnosti tkaniny, živicového systému, orientácie vlákna, objemu vlákna, hrúbky laminátu a podmienok spracovania.
