FRP mriežka na chodníky

V prípade chodníkov pre chodcov v priemyselnom a vonkajšom prostredí musí mriežka poskytovať stabilný povrch na chôdzu a zároveň umožniť dažďovú vodu, zmývaciu vodu a iné kvapaliny cez panel. Špecifikácia panelu tiež musí zodpovedať rozpätiu podpory, očakávanému zaťaženiu a okolitým podmienkam.

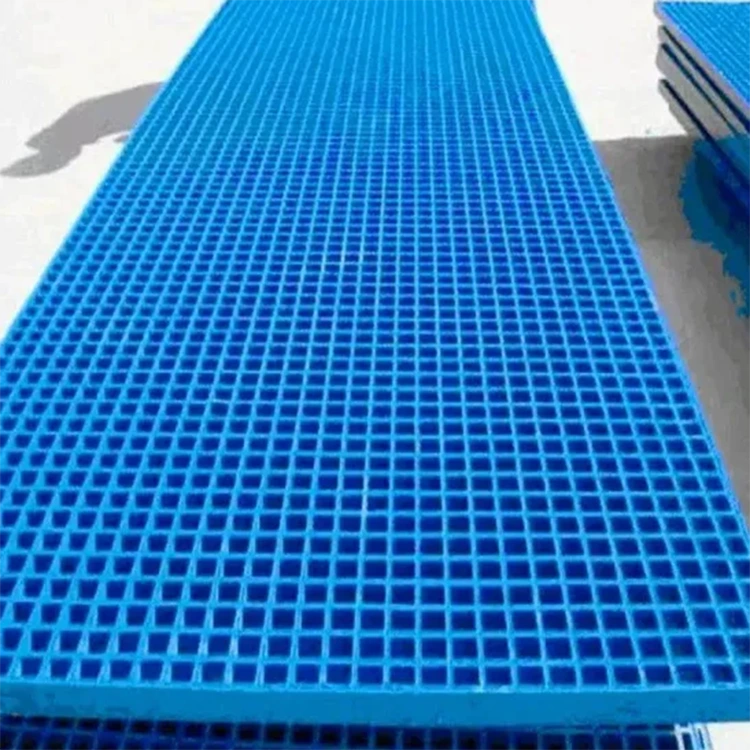

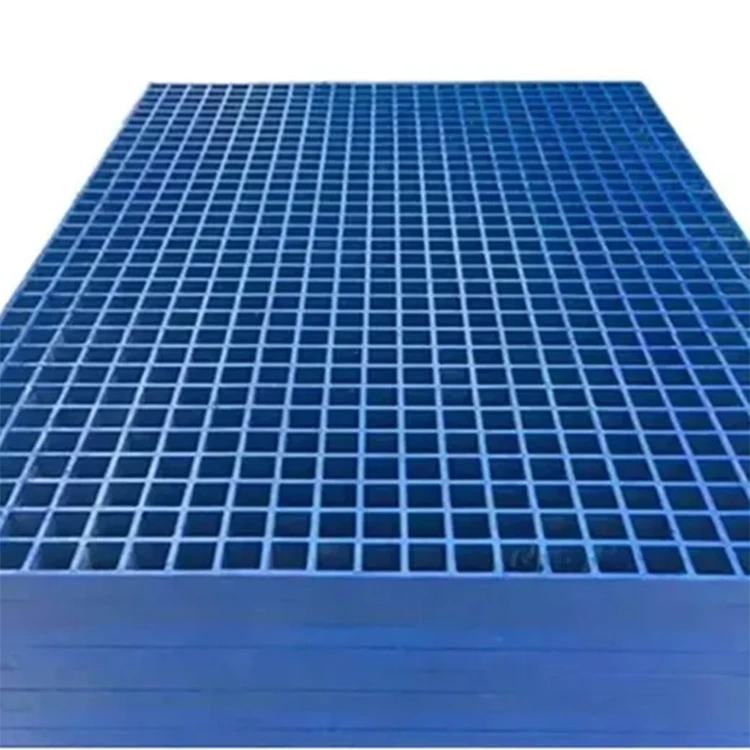

Tento FRP rošt pre chodníky používa tvarovaný otvor 38 × 38 mm a hrúbku panelu 25 mm. Štruktúra s otvorenou mriežkou podporuje drenáž, zatiaľ čo tvarovaná konštrukcia FRP poskytuje nekovovú alternatívu ku konvenčným oceľovým mriežkam v oblastiach, kde sa vyžaduje odolnosť proti korózii a elektrická izolácia.

Špecifikácia produktu

Úvahy o povrchu a drenáži

Otvorená sieťka s rozmermi 38 × 38 mm umožňuje vode prechádzať panelom namiesto toho, aby sa zhromažďovala na súvislom pevnom povrchu. To je užitočné pre chodníky vystavené dažďu, umývaniu zariadení alebo prevádzkovej vode. Otvorená konštrukcia tiež umožňuje prestup špiny a malých nečistôt, hoci skutočný výkon drenáže závisí od nosnej konštrukcie a podmienok na mieste.

Uvedený protišmykový povrch triedy A je určený do priestorov, kde sa chodci môžu stretnúť s vlhkosťou. Pre konkrétnu inštaláciu by sa mali požiadavky na povrchovú úpravu a protišmykovosť kontrolovať podľa podmienok používania, a nie spoliehať sa len na špecifikáciu mriežky.

Hrúbka 25 mm poskytuje základnú konfiguráciu panelov uvedenú v špecifikácii produktu. Požadovaná hrúbka panelu pre projekt by sa mala určiť spolu s rozpätím podpery a návrhovým zaťažením.

Aplikácie v priemyselných a vonkajších oblastiach

FRP mriežka na chodníkymožno použiť tam, kde je potrebný prístup pre chodcov okolo zariadení, drenážnych systémov alebo oblastí údržby a kde sa uprednostňuje nekovový mriežkový materiál.

Typické aplikácie zahŕňajú chemické zariadenia a zariadenia na čistenie odpadových vôd, priemyselné závody, vonkajšie obslužné trasy, elektrické zariadenia a stavebné plochy. V týchto prostrediach môžu relevantné faktory výberu zahŕňať vystavenie chemikáliám alebo odpadovej vode, vlhkosť, požadovanú vzdialenosť pri chôdzi, podmienky podpory a frekvenciu prístupu.

Pre elektrické oblasti špecifikácia produktu uvádza elektrickú izoláciu 10 kV a hodnotu elektromagnetizmu 0. Tieto čísla popisujú dodanú špecifikáciu produktu; projektanti by mali pred použitím overiť kompletnú inštaláciu podľa elektrických požiadaviek a platných noriem.

Ako vybrať panel pre chodník

Samotné rozmery panelov neurčujú, či je rošt vhodný pre konkrétny chodník. Pred objednaním by mali byť zvyčajne potvrdené štyri podmienky projektu.

Podpora rozpätia a načítania

Najprv skontrolujte, ako bude panel podopieraný a vzdialenosť medzi podperami. Cesty určené len pre chodcov, plošiny údržby a oblasti, ktoré sú občas zaťažené zariadením, môžu mať rôzne požiadavky na zaťaženie. Hrúbka a konfigurácia panelov by sa preto mali zvoliť podľa skutočného rozpätia a zaťaženia.

Prevádzkové prostredie

Ďalej identifikujte okolité médium. Vonkajšia dažďová voda, odpadová voda, prevádzkové chemikálie a prostredia obsahujúce soľ môžu klásť rôzne požiadavky na živicový systém. Uvedený typ živice Diphenyl Ether FRP by sa mal skontrolovať vzhľadom na chemické a teplotné podmienky inštalácie.

Rozmery panelu a prístup

Štandardné panely je možné narezať na inštaláciu, zatiaľ čo prispôsobené veľkosti a tvary je možné prediskutovať pre rozloženie projektu. Odnímateľné panely môžu byť užitočné aj tam, kde je potrebný prístup k drenážnym kanálom, priekopám alebo zariadeniam pod chodníkom.

Požiadavky na povrch

Tam, kde je chodník pravidelne vystavený vode alebo čistiacim operáciám, by sa mala zvážiť odolnosť proti pošmyknutiu spolu s drenážou. Špecifikovaná nekĺzavosť stupňa A poskytuje referenčný bod pre tento model, pričom konečná požiadavka by mala byť určená z podmienok na mieste.

Iné použitia rovnakého lisovaného roštu

Rovnakú tvarovanú panelovú konštrukciu možno použiť na viac ako len chodníky pre chodcov. V závislosti od usporiadania podpery a podmienok zaťaženia môže byť rošt spracovaný aj pre obslužné chodníky, údržbárske plošiny, zákopy, mostové panely, schodiskové stupne, odvodňovacie plochy a priemyselné podlahy.

Tieto aplikácie by sa nemali považovať za vzájomne zameniteľné špecifikácie. Panel používaný napríklad nad drenážnou priekopou môže mať iné požiadavky na rozpätie a zaťaženie ako na chodník pre chodcov. Projektové výkresy, rozmery a informácie o zaťažení sú preto užitočné pri potvrdení vhodnej konfigurácie.

Spracovanie a odoslanie

Yuruis poskytuje služby tvarovania, rezania a zvárania pre zákazky mriežok, ktoré si pred inštaláciou vyžadujú ďalšie spracovanie. Prispôsobené rozmery a tvary panelov môžu byť pripravené podľa požiadaviek projektu.

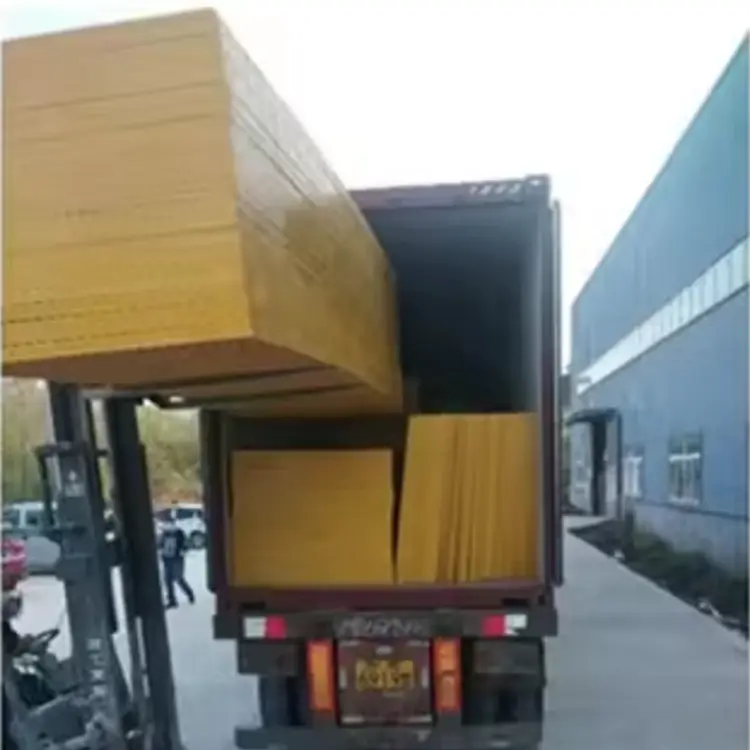

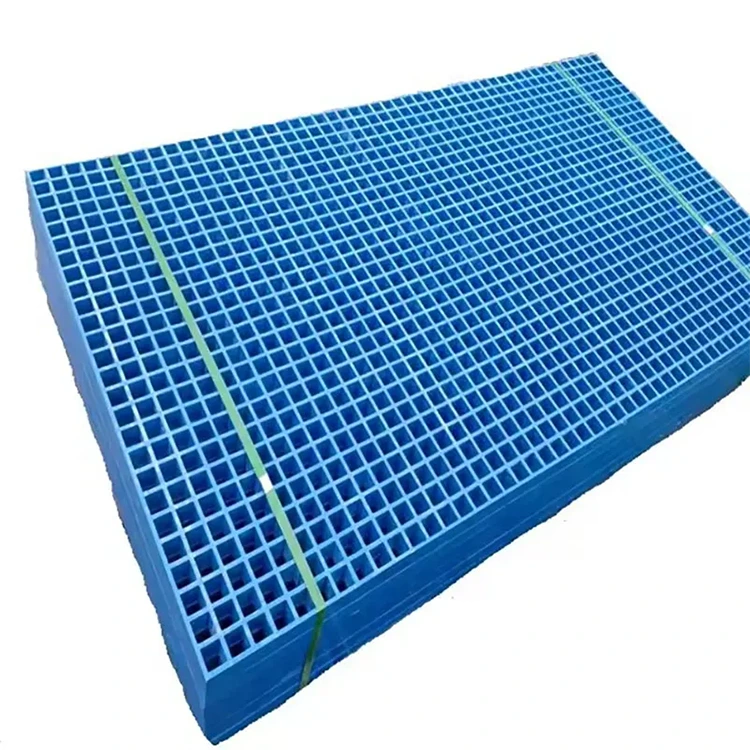

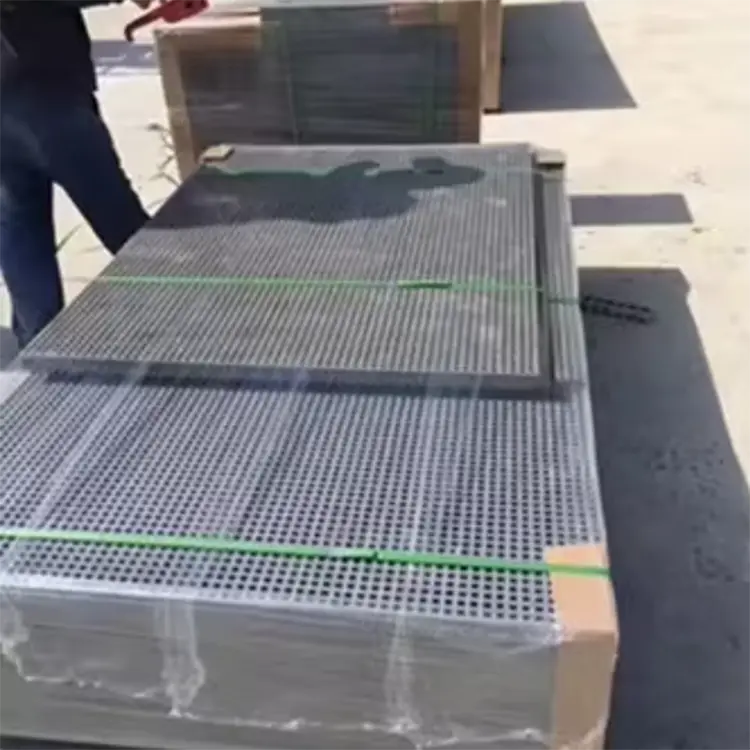

Hotové strúhadlo je na prepravu zabalené na podnosoch. Pri zákazkových zákazkách možno rozmery panelov, požiadavky na spracovanie a baliace opatrenia potvrdiť pred výrobou tak, aby dodané panely zodpovedali inštalačnému plánu.

FAQ

Akú veľkosť ôk používa tento model?

Tento model používa tvarovanú sieťovinu 38 × 38 mm. Hrúbka panelu špecifikovaná pre tento model je 25 mm.

Je tento rošt vhodný na mokré vonkajšie chodníky?

Je navrhnutý s otvorenou mriežkovou štruktúrou pre drenáž a má uvedenú protišmykovú špecifikáciu triedy A. Pre špecifickú vonkajšiu inštaláciu by sa pred výberom malo skontrolovať rozpätie podpery, zaťaženie, drenážne usporiadanie a vystavenie prostrediu.

Aké štandardné veľkosti panelov sú k dispozícii?

Bežné špecifikácie zahŕňajú 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm a 1524 × 4010 mm.

Môžu byť panely rezané na požadovanú veľkosť chodníka?

áno. K dispozícii je rezanie a prispôsobené rozmery a tvary panelov je možné prediskutovať podľa usporiadania inštalácie.

Aké farby sú k dispozícii?

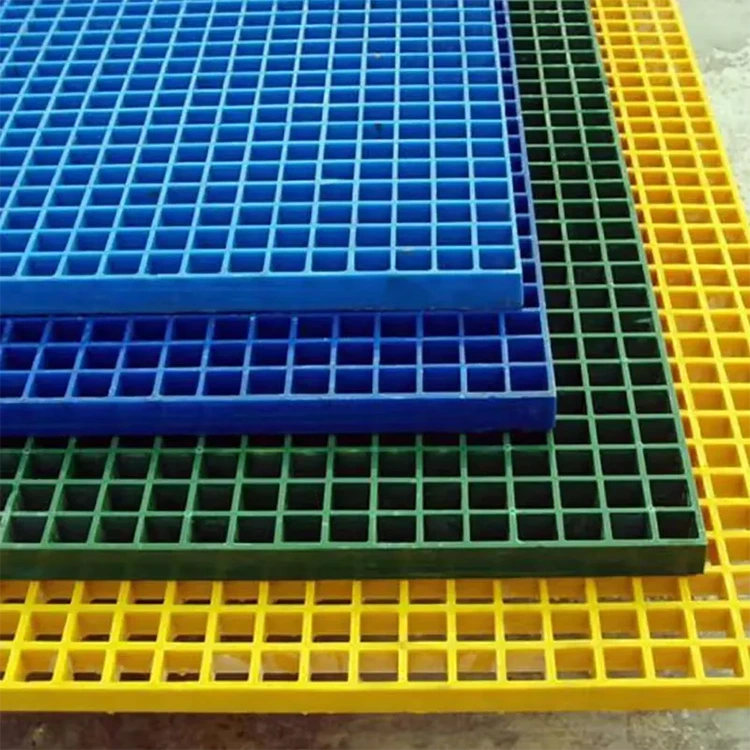

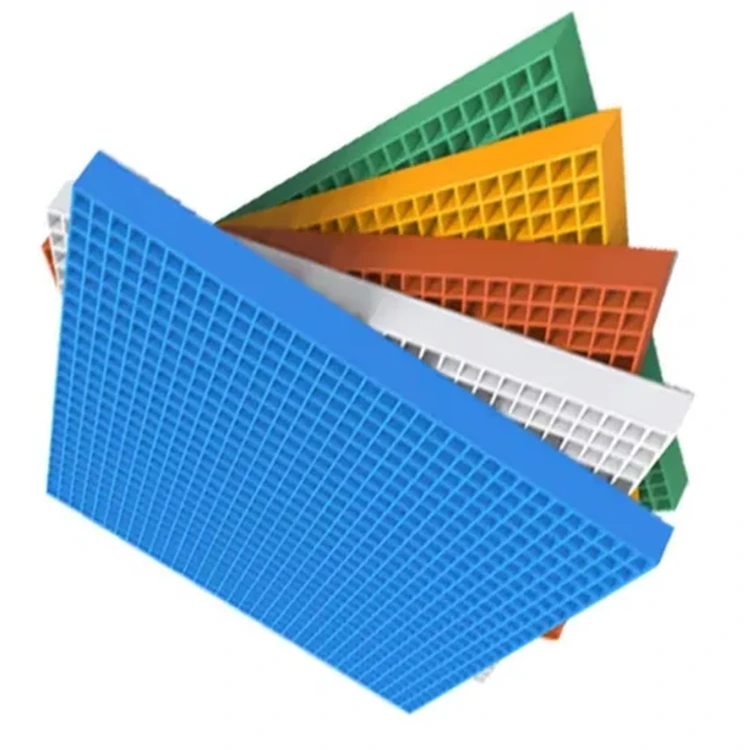

Medzi uvedené farby patrí žltá, červená, zelená, modrá a biela. Pri projektových objednávkach je možné prediskutovať aj prispôsobené farebné požiadavky.

Poskytuje mriežka elektrickú izoláciu?

Dodávaná špecifikácia uvádza 10 kV elektrickú izoláciu. Kompletná inštalácia by mala byť vyhodnotená podľa elektrických požiadaviek, prevádzkových podmienok a platných projektových noriem.

Dá sa tento rošt použiť aj na iné aplikácie ako na chodníky?

áno. V závislosti od nosnej konštrukcie a podmienok zaťaženia môže byť tvarovaný rošt spracovaný aj pre obslužné chodníky, údržbárske plošiny, kryty výkopov, schodiskové stupne, drenážne plochy a priemyselné podlahy.
