Tkaná tkanina zo sklenených vlákien

Tkaná tkanina zo sklenených vlákien je výstužný materiál z nekonečných vlákien používaný v konštrukciách laminátov FRP a GRP. Vyrába sa tkaním súvislých prameňov sklenených vlákien v smere osnovy a útku, čím sa vytvorí stabilná dvojsmerná výstužná vrstva. Na rozdiel od materiálov zo sekaných prameňov majú vlákna definovanú orientáciu, vďaka čomu je tkaný roving vhodný pre kompozitné štruktúry, kde sa vystuženie musí riadiť špecifickými smermi.

Yuruis dodáva tkané pramene v rôznych plošných hmotnostiach a šírkach na výrobu kompozitov. Príslušnú špecifikáciu je možné zvoliť podľa dizajnu laminátu, živicového systému, spôsobu lisovania, rozmerov dielu a požiadaviek na hotový kompozit.

Kontinuálna štruktúra vlákien pre vystuženie FRP laminátom

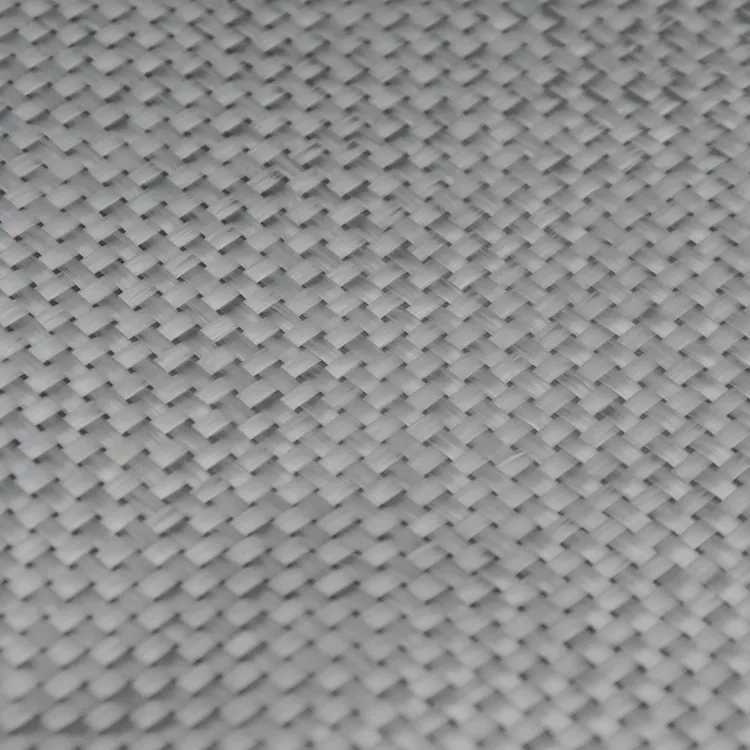

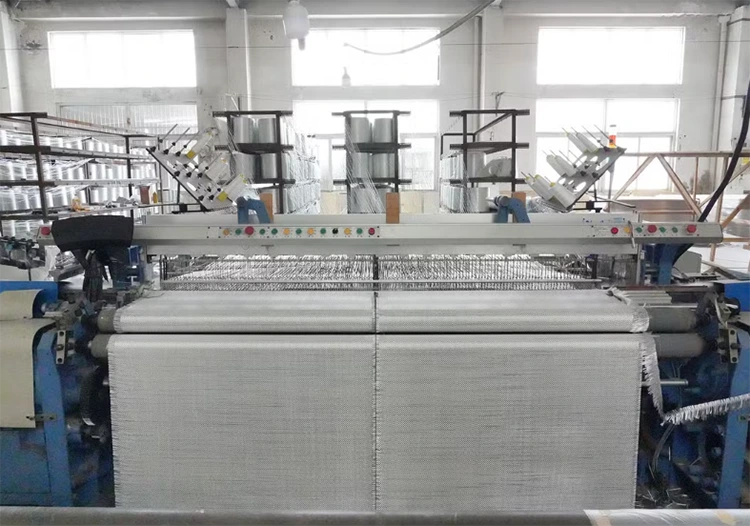

Tkanina je vyrobená z kontinuálneho pramenca zo sklenených vlákien a nie z náhodne rozdelených krátkych vlákien. Predpriadze je usporiadané v smere osnovy a útku prostredníctvom hladko tkanej štruktúry, čo dáva výstuži definované dvojsmerné rozloženie vlákien.

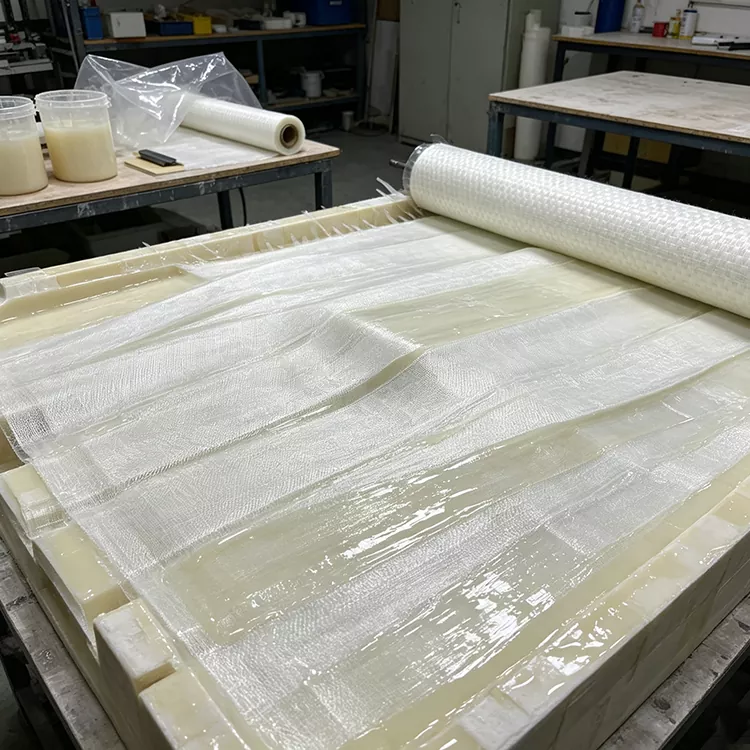

Pri výrobe kompozitu je možné látku narezať na požadovanú veľkosť, umiestniť na formu a impregnovať živicou. Niekoľko vrstiev môže byť tiež kombinovaných s rohožou zo sekaných prameňov alebo inými výstužnými materiálmi, keď rôzne časti laminátu vyžadujú rôzne charakteristiky výstuže.

Konečné mechanické vlastnosti kompozitu závisia nielen od samotnej tkaniny. Orientácia vlákna, obsah živice, poradie vrstiev, podmienky vytvrdzovania a kvalita výroby, to všetko by sa malo zvážiť pri navrhovaní laminátu.

Kompatibilita živice pre výrobu kompozitov

Tkaná tkanina Yuruis zo sklenených vlákien môže byť použitá s bežne používanými FRP živicovými systémami, vrátane nenasýteného polyesteru, vinylesteru a epoxidu. Výber živice by mal zodpovedať veľkosti tkaniny, štruktúre laminátu a prevádzkovým podmienkam hotového komponentu.

Nenasýtený polyester

Používa sa na všeobecnú výrobu FRP, vrátane lisovaných kompozitných produktov, panelov, nádrží a iných vyrobených konštrukcií.

Vinyl Ester

Vybrané pre kompozitné konštrukcie, kde hotový laminát vyžaduje väčšiu odolnosť voči náročnej chemickej alebo environmentálnej expozícii.

Epoxid

Používa sa, keď je dizajn kompozitu založený na systéme epoxidovej živice a vyžaduje zodpovedajúce vlastnosti lepenia a štruktúry.

Vhodná konfigurácia živice a laminátu by mala byť potvrdená podľa skutočnej veľkosti tkaniny, formulácie živice, výrobného procesu a servisného prostredia.

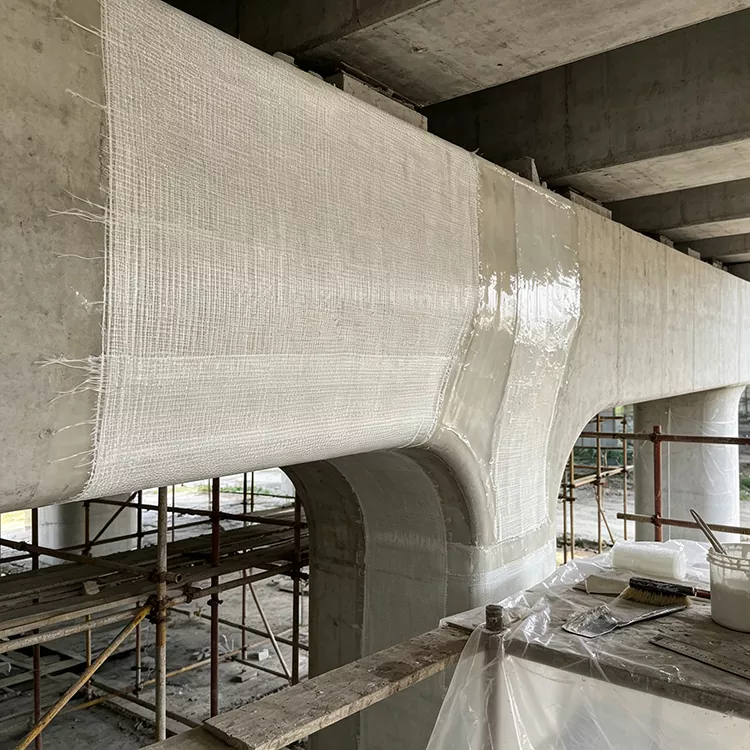

Ako sa Woven Roving používa v kompozitných štruktúrach

Tkaný prameň sa stáva súčasťou hotového laminátu a nepracuje ako samostatná textília. Jeho súvislé vlákna a definovaná štruktúra osnovy a útku ho robia užitočným tam, kde je potrebné rozložiť výstuž po povrchu kompozitného komponentu.

FRP nádrže a kontajnery

Používa sa ako výstuž vo viacvrstvových kompozitných stenách, najmä tam, kde sa kombinuje niekoľko výstužných vrstiev na dosiahnutie požadovanej laminátovej konštrukcie.

Lode a námorné komponenty

Aplikuje sa na trupy, paluby a iné kompozitné komponenty zo sklenených vlákien, kde je súčasťou laminátu vystuženie zo sklenených vlákien.

FRP panely a priehradkové konštrukcie

Poskytuje kontinuálne vystuženie cez väčšie kompozitné povrchy a môže sa kombinovať s inými sklolaminátovými materiálmi podľa dizajnu panelu.

Kompozitné automobilové komponenty

Môže byť začlenený do vybraných kompozitných dielov, kde je potrebné spoločne zvážiť vystuženie vláknami, geometriu komponentov a požiadavky na hmotnosť.

Priemyselné FRP zariadenia

Používa sa vo vyrobených kompozitných štruktúrach, ako sú priemyselné zariadenia a komponenty FRP odolné voči korózii, v závislosti od systému živice a laminátu vybraného pre prevádzkové prostredie.

200–800 g/m² pre rôzne požiadavky na laminát

Yuruis poskytuje niekoľko možností plošnej hmotnosti namiesto obmedzenia výroby na špecifikáciu jedného tkaného pramenca. Plošná hmotnosť je jedným zo základných parametrov používaných pri výpočte spotreby výstuže a laminátovej konštrukcie.

Požadované GSM by sa malo zvážiť spolu s počtom vrstiev, orientáciou vlákien, obsahom živice, konečnou hrúbkou a procesom tvarovania. Vyššia plošná hmotnosť sama osebe neurčuje konečný mechanický výkon kompozitu.

Referenčné špecifikácie

Nasledujúce špecifikácie poskytujú referenciu pre štandardnú konfiguráciu tkaného pramenca. Aktuálny výber materiálu je možné upraviť podľa zamýšľaného procesu výroby kompozitu.

Od tkanej látky po hromadnú zásielku

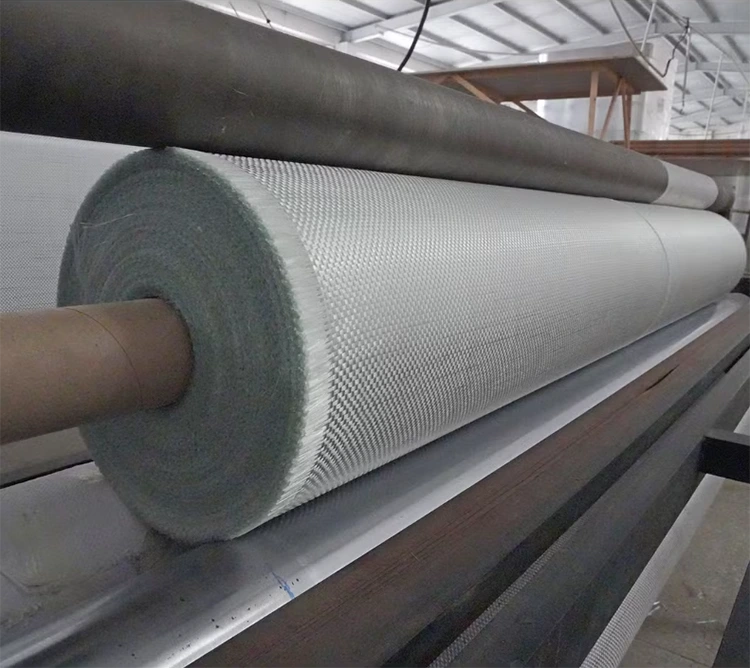

Yuruis dodáva tkaný prameň vo forme kotúča a môže pred výrobou prediskutovať požadovanú šírku, dĺžku kotúča, hmotnosť a konfiguráciu balenia.

Pre opakovanú výrobu je možné použiť existujúcu špecifikáciu produktu, schválenú vzorku alebo záznam predchádzajúcej objednávky ako referenciu na porovnávanie materiálu. Toto je obzvlášť užitočné, keď je tkaný prameň už integrovaný do zavedeného laminátového procesu.

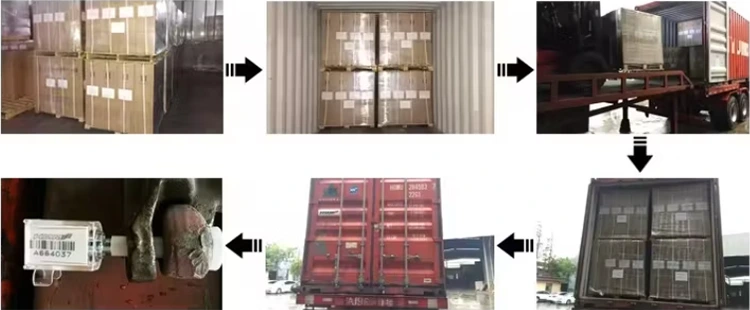

Skutočná zásielka a balenie

Pred objednaním špecifikujte výstuž

Pre cenovú ponuku alebo požiadavku na párovanie produktov sú užitočné nasledujúce informácie:

Požadované GSM + šírka + dĺžka rolky + množstvo + živicový systém + aplikácia

Ak už máte špecifikáciu tkaného prameňa od svojho súčasného dodávateľa, zaslanie existujúceho GSM, šírky, typu vlákna a konštrukcie tkaniny vám môže pomôcť identifikovať porovnateľnú špecifikáciu.

Pre prispôsobené požiadavky môžu byť poskytnuté aj informácie o procese lisovania, štruktúre laminátu a rozmeroch hotových komponentov.

FAQ

1. Na čo sa používa tkaná tkanina zo sklenených vlákien?

Primárne sa používa ako výstuž z nekonečných vlákien v FRP a GRP kompozitných produktoch, ako sú nádrže, kontajnery, člny, panely, automobilové kompozitné komponenty a priemyselné konštrukcie.

2. Je táto tkanina vyrobená z nekonečného skleneného vlákna?

áno. Vyrába sa zo súvislého, spravidla neskrúteného pramenca zo sklenených vlákien tkaného v smere osnovy a útku.

3. Čo znamená dvojsmerná výstuž?

Sklené vlákna sú usporiadané v smere osnovy aj útku, čo umožňuje tkanej vrstve poskytnúť vystuženie v dvoch hlavných smeroch kompozitného laminátu.

4. Ktoré živicové systémy sú kompatibilné s tkaninou?

Uvedené informácie naznačujú kompatibilitu s nenasýtenými polyesterovými, vinylesterovými a epoxidovými živicovými systémami. Konečná kompatibilita by mala byť potvrdená podľa veľkosti tkaniny, zloženia živice a zamýšľaného výrobného procesu.

5. Aké možnosti GSM sú k dispozícii?

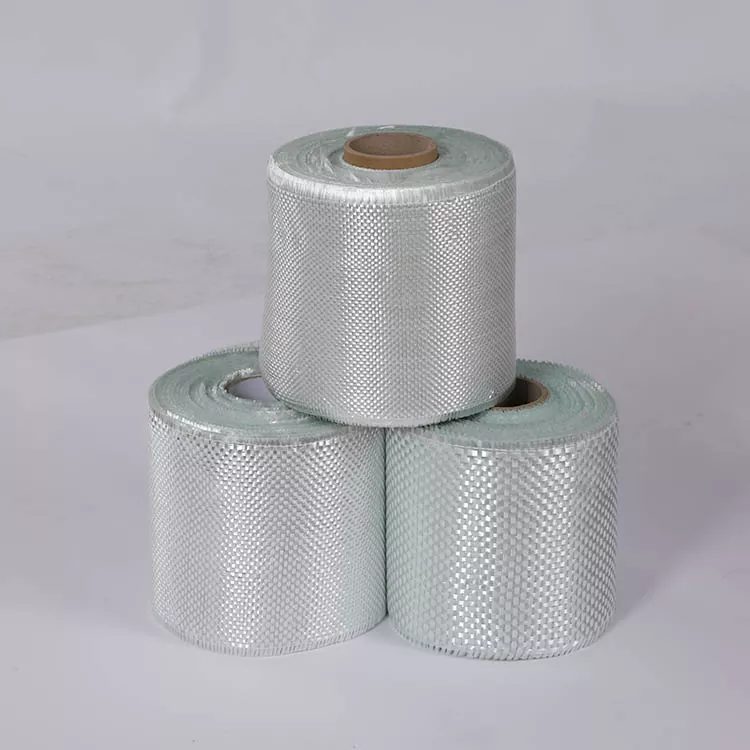

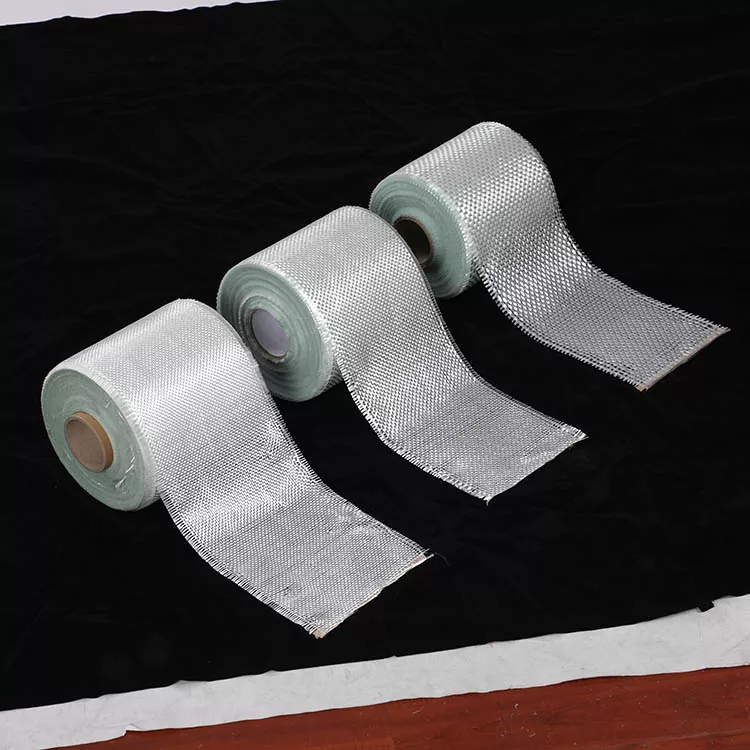

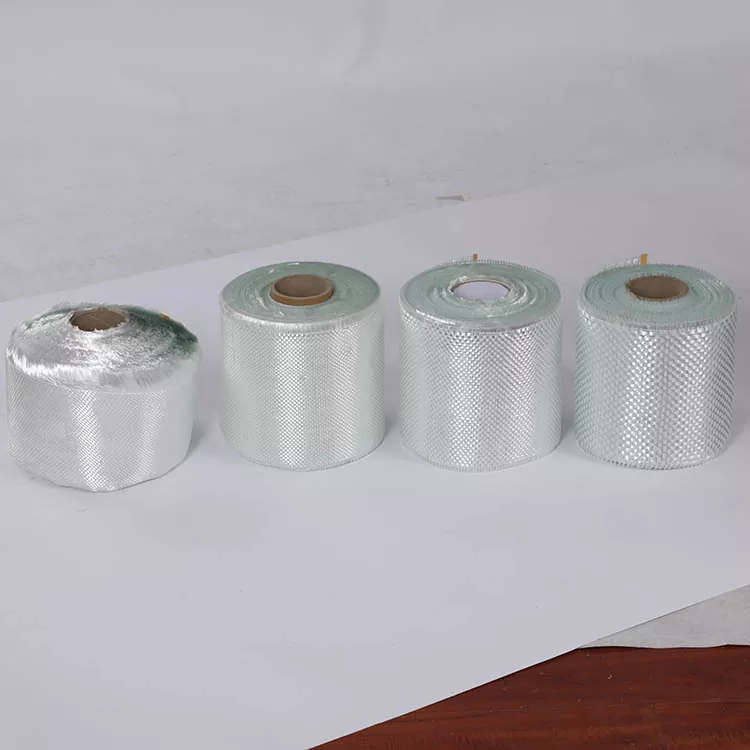

Uvedený sortiment zahŕňa 200, 280, 360, 400, 500, 600 a 800 g/m², so šírkami od 50 do 3300 mm.

6. Môže Yuruis prispôsobiť tkaný roving?

áno. Šírka, plošná hmotnosť, konfigurácia kotúča a ďalšie výrobné špecifikácie môžu byť prediskutované podľa požiadaviek procesu výroby kompozitu.

7. Ako by sa mala vybrať vhodná špecifikácia tkaného pramenca?

Výber by mal zohľadňovať požadovanú hrúbku laminátu, orientáciu vlákien, živicový systém, proces lisovania, geometriu dielu a prevádzkové podmienky. Samotné GSM a šírka neurčujú výkon hotového kompozitu.

Poskytnutie existujúcej špecifikácie tkaniny, technického listu, vzorky alebo požiadavky na laminát môže pomôcť pri spárovaní produktu.
